Numéro de pièce: 20241
Description : 20241-45°JOINT PLAT MÉTRIQUE FEMELLE
Code convertible :
Matériau: acier au carbone 45 #
Traitement de surface : Zinc, Cr3+Placage, Blanc clair
Heure de résistance à la corrosion : 120 h ou plus
Degré:45°

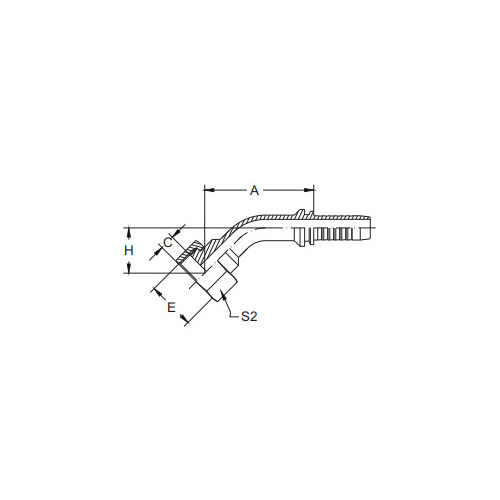

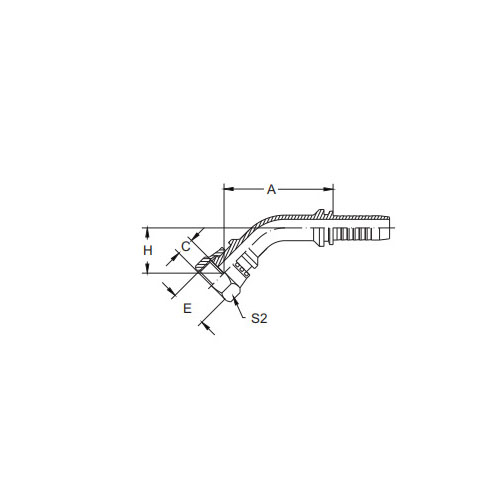

| PARTNÉ. | FIL | TUYAU | DIMENSIONS | ||||
| DN | TIRET | A | C | H | S2 | ||
| 20241-14-04 | M14x1,5 | 6 | 4 | 40.5 | 8.5 | 18.5 | 19 |
| 20241-14-05 | M14x1,5 | 8 | 5 | 42.7 | 8.5 | 19.3 | 19 |
| 20241-16-05 | M16x1,5 | 8 | 5 | 43.4 | 8.5 | 20 | 22 |
| 20241-18-06 | M18x1,5 | 10 | 6 | 45.7 | 8.5 | 21.4 | 24 |
| 20241-22-08 | M22x1,5 | 12 | 8 | 58.9 | 10 | 24 | 27 |
| 20241-27-10T | M27x1,5 | 16 | 10 | 68.6 | 10 | 24.3 | 32 |
| 20241-30-12 | M30x1,5 | 20 | 12 | 77.4 | 11 | 30 | 36 |
| 20241-36-12T | M36x2 | 20 | 12 | 75 | 13 | 27.5 | 41 |
| 20241-36-14T | M36x2 | 22 | 14 | 77.3 | 13 | 27 | 41 |
| 20241-36-16 | M36x2 | 25 | 16 | 85.7 | 13 | 31.5 | 41 |
| 20241-39-16T | M39x2 | 25 | 16 | 83.9 | 13 | 29.7 | 46 |
| 20241-42-20 | M42x2 | 32 | 20 | 95.9 | 15 | 35.2 | 50 |
| 20241-45-20T | M45x2 | 32 | 20 | 94.5 | 15 | 33.8 | 55 |
| 20241-52-20T | M52x2 | 32 | 20 | 94.5 | 17 | 33.8 | 60 |
| 20241-52-24T | M52x2 | 40 | 24 | 108.5 | 17 | 37.7 | 60 |
| 20241-60-28T | M60x2 | 45 | 28 | 118.7 | 20 | 43.6 | 70 |
| 20241-64-32T | M64x2 | 50 | 32 | 127.8 | 23 | 45.6 | 75 |
Introduction du joint plat femelle métrique 20241-45°
Le joint plat femelle métrique 20241-45° est un raccord de précision conçu pour fournir un joint sûr et sans fuite dans les systèmes de fluides métriques. Ce raccord unique présente un angle de 45° sur l'extrémité femelle, qui offre à la fois une connexion sécurisée et une facilité d'installation.
La conception du joint plat du joint plat femelle métrique 20241-45° garantit une surface d'étanchéité étanche et fiable, empêchant efficacement les fuites de fluide et maintenant l'intégrité du système. Cette fonctionnalité est particulièrement importante dans les applications à haute pression ou critiques où les fuites peuvent avoir de graves conséquences.
Fabriqué à partir de matériaux de haute qualité, le joint plat femelle métrique 20241-45° est conçu pour résister aux rigueurs d'une utilisation industrielle. Il présente une excellente durabilité et résistance à la corrosion, garantissant une longue durée de vie même dans des environnements difficiles.
L'angle de 45° sur l'extrémité femelle offre non seulement une connexion sécurisée mais facilite également l'alignement avec le composant mâle correspondant. Cette fonctionnalité simplifie le processus d'installation, réduisant les temps d'arrêt et améliorant l'efficacité opérationnelle.
Dans l'ensemble, le joint plat femelle métrique 20241-45° est un raccord fiable et efficace qui offre des capacités d'étanchéité supérieures pour les systèmes de fluides métriques. Son ingénierie de précision, ses matériaux de haute qualité et sa conception innovante en font un ajout précieux à tout système fluidique industriel qui exige des connexions sécurisées et sans fuite.
