Numéro de pièce: 22691
Description : 22691-90° BSP FEMELLE JOINT CÔNE 60°
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré : 90°

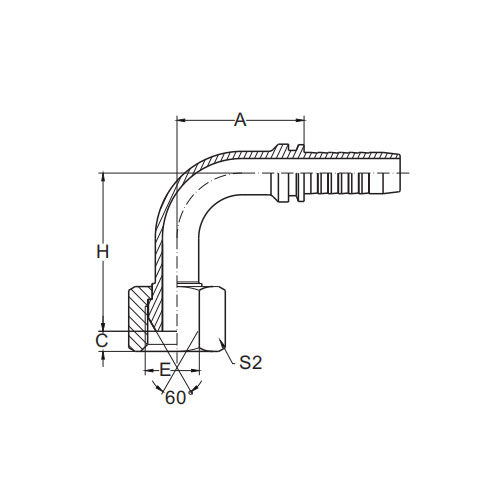

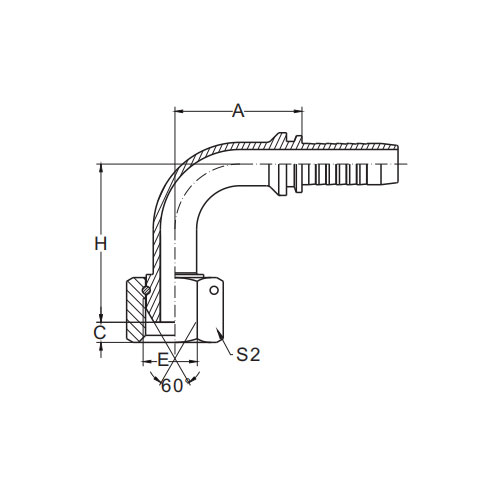

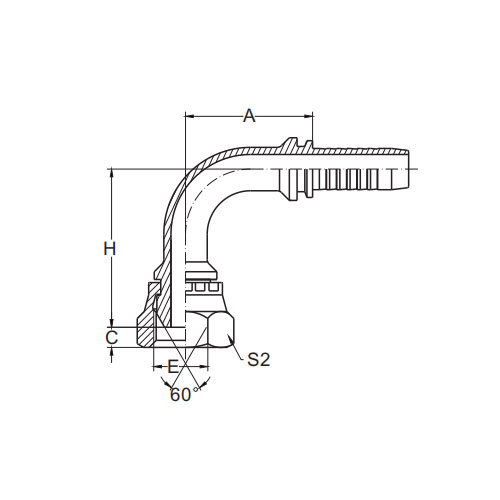

| Numéro de pièce. | FIL E | ALÉSAGE DU TUYAU | DIMENSIONS | ||||
| DN | TIRET | A | C | H | S2 | ||
| 22691-02-03 | G1/8x28 | 5 | 3 | 26,5 | 4 .3 | 31,5 | 14 |
| 22691-02-04 | G1/8x28 | 6 | 4 | 30 | 4 .3 | 34,5 | 14 |
| 22691-04-03 | G1/4x19 | 5 | 3 | 26,5 | 4,5 | 33,5 | 19 |
| 22691-04-04 | G1/4x19 | 6 | 4 | 30 | 4,5 | 36,5 | 19 |
| 22691-04-05 | G1/4x19 | 8 | 5 | 33 | 4,5 | 39,5 | 19 |
| 22691-04-06 | G1/4x19 | 10 | 6 | 30 | 4,5 | 36,5 | 19 |
| 22691-06-04 | G3/8x19 | 6 | 4 | 30 | 6 | 37,7 | 22 |
| 22691-06-05 | G3/8x19 | 8 | 5 | 33 | 6 | 40,7 | 22 |
| 22691-06-06 | G3/8x19 | 10 | 6 | 35.3 | 6 | 43 | 22 |
| 22691-08-06T | G1/2x14 | 10 | 6 | 35.3 | 6,5 | 41,8 | 27 |
| 22691-08-08 | G1/2x14 | 12 | 8 | 41 | 6,5 | 51 | 27 |
| 22691-08-10 | G1/2x14 | 16 | 10 | 41,5 | 6,5 | 51 | 27 |
| 22691-10-08 | G5/8x14 | 12 | 8 | 41 | 9 .7 | 51,5 | 30 |
| 22691-10-10 | G5/8x14 | 16 | 10 | 56 | 9 .7 | 56 | 30 |
| 22691-12-08T | G3/4x14 | 12 | 8 | 41 | 8 .7 | 48,6 | 32 |
| 22691-12-10 | G3/4x14 | 16 | 10 | 56 | 8 .7 | 56,6 | 32 |
| 22691-12-12 | G3/4x14 | 20 | 12 | 64,9 | 8 .7 | 66 . 1 | 32 |
| 22691-16-12T | G1x11 | 20 | 12 | 65,5 | 10,5 | 63,8 | 41 |
| 22691-16-14 | G1x11 | 22 | 14 | 71.2 | 10,5 | 69,3 | 41 |
| 22691-16-16 | G1x11 | 25 | 16 | 76,7 | 10,5 | 73,8 | 41 |
| 22691-20-16T | G1- 1/4x11 | 25 | 16 | 76,7 | dix . 1 | 72 | 50 |
| 22691-20-20W | G1- 1/4x11 | 32 | 20 | 91,5 | dix . 1 | 84,3 | 50 |
| 22691-24-24W | G1- 1/2x11 | 40 | 24 | 109.4 | 12,5 | 103 | 55 |
| 22691-32-32W | G2x11 | 50 | 32 | 131,8 | 16 . 1 | 123,3 | 70 |
22691-90° BSP Femelle Joint conique 60° Anglais Introduction
Le joint conique femelle 60° 22691-90° BSP est un composant d'étanchéité de précision spécialement conçu pour les systèmes British Standard Pipe (BSP). Ce raccord innovant est doté d'un filetage femelle à 90° qui permet une connexion droite et sécurisée avec son homologue mâle correspondant, garantissant une étanchéité robuste et fiable.
Le point fort de ce joint est sa conception conique à 60°, qui offre une excellente surface d'étanchéité et assure une connexion étanche et sans fuite. La forme conique permet une compression uniforme du matériau d'étanchéité, ce qui donne un joint solide et durable pouvant résister à des pressions et des températures élevées.
Fabriqué à partir de matériaux de haute qualité, le joint conique femelle 60° BSP 22691-90° est conçu pour durer même dans les environnements industriels les plus exigeants. Sa résistance à la corrosion et sa durabilité garantissent des performances fiables sur une longue durée de vie.
La compatibilité BSP de ce composant d'étanchéité signifie qu'il peut être facilement intégré aux systèmes BSP existants, éliminant ainsi le besoin de modifications ou d'adaptateurs complexes. Cela simplifie le processus d'installation et garantit la compatibilité avec une large gamme de composants BSP.
Que vous travailliez avec des systèmes hydrauliques, pneumatiques ou tout autre système à base de fluide, le joint conique femelle 60° BSP 22691-90° est un excellent choix pour une solution d'étanchéité sûre et fiable. Sa fabrication de précision, ses matériaux de haute qualité et sa compatibilité BSP en font un composant de confiance dans les systèmes de fluides industriels, garantissant un transfert de fluide fluide et efficace avec un risque de fuite minimal.
