Numéro de pièce: 26741
Description : 26741 45°JIC FEMME 74°CONE SIÈGE
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré : 45°

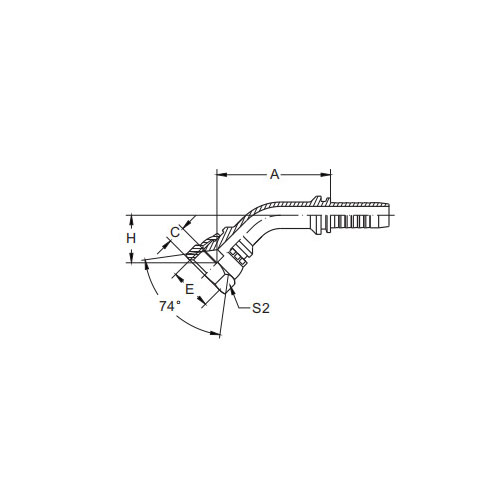

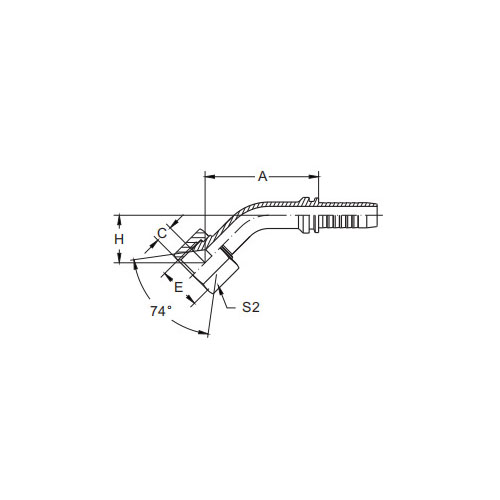

| Numéro de pièce. | FIL E | ALÉSAGE DU TUYAU | DIMENSIONS | ||||
| DN | TIRET | A | C | H | S2 | ||
| 26741-04-03 | 7/16x20 | 5 | 3 | 32,7 | 8 .7 | 12 .2 | 14 |
| 26741-04-04 | 7/16x20 | 6 | 4 | 35.2 | 8 .7 | 13 .2 | 14 |
| 26741-05-04 | 1/2x20 | 6 | 4 | 35,6 | 9 .5 | 13,5 | 16 |
| 26741-05-05 | 1/2x20 | 8 | 5 | 37,7 | 9 .5 | 14 .4 | 16 |
| 26741-05-06 | 1/2x20 | 10 | 6 | 37,7 | 9 .5 | 14 .4 | 16 |
| 26741-06-04 | 9/ 16x18 | 6 | 4 | 35,6 | 9 .5 | 13,5 | 19 |
| 26741-06-05 | 9/ 16x18 | 8 | 5 | 37,7 | 9 .5 | 14 .4 | 19 |
| 26741-06-06 | 9/ 16x18 | 10 | 6 | 38,8 | 9 .5 | 15,5 | 19 |
| 26741-08-06 | 3/4x16 | 10 | 6 | 40.2 | 10.7 | 16 .2 | 22 |
| 26741-08-08 | 3/4x16 | 12 | 8 | 45.3 | 10.7 | 19 | 22 |
| 26741-10-08 | 7/8x14 | 12 | 8 | 46.3 | 12.7 | 20 | 27 |
| 26741-10-10 | 7/8x14 | 16 | 10 | 54 . 1 | 12.7 | 21,8 | 27 |
| 26741-10-12 | 7/8x14 | 20 | 12 | 58,6 | 12.7 | 21,8 | 27 |
| 26741-12-08T | 1- 1/ 16x12 | 12 | 8 | 50,4 | 14 .3 | 21 . 1 | 32 |
| 26741-12-10 | 1- 1/ 16x12 | 16 | 10 | 55 . 1 | 14 .3 | 22,8 | 32 |
| 26741-12-12 | 1- 1/ 16x12 | 20 | 12 | 59.3 | 14 .3 | 24.2 | 32 |
| 26741-14-12 | 1-3/16x12 | 20 | 12 | 60 . 1 | 14.7 | 24.2 | 36 |
| 26741-16-12T | 1-5/16x12 | 20 | 12 | 60 . 1 | 15 . 1 | 24.2 | 41 |
| 26741-16-16 | 1-5/16x12 | 25 | 16 | 73,5 | 15 . 1 | 28 | 38 |
| 26741-20-20W | 1-5/8x12 | 32 | 20 | 85,6 | 16,5 | 34,5 | 50 |
| 26741-24-20W | 1-7/8x12 | 32 | 20 | 86,6 | 19,5 | 35,9 | 55 |
| 26741-24-24W | 1-7/8x12 | 40 | 24 | 114,8 | 19,5 | 44 . 1 | 55 |
26741 45° JIC Femelle 74° Siège Cône Introduction
Le siège conique femelle 74° JIC 45° 26741 est un raccord fluide haute performance conçu pour répondre aux exigences d'une large gamme d'applications industrielles. Ce raccord fabriqué avec précision présente un angle unique de 45°, offrant une transition douce et efficace pour l'écoulement du fluide tout en maintenant un joint sûr et résistant aux fuites.
Le modèle de filetage JIC (Joint Industry Council) garantit la compatibilité avec une variété de composants standards, ce qui facilite son intégration dans les systèmes fluides existants. La conception du filetage femelle permet une connexion sécurisée avec les composants mâles correspondants, créant ainsi une connexion fluide robuste et fiable.
Le siège conique à 74° est un élément essentiel du raccord 26741, car il crée un joint sécurisé avec le cône mâle correspondant. Ce joint est conçu pour résister à des pressions et des températures élevées, garantissant une connexion sans fuite qui peut fonctionner de manière fiable même dans les environnements industriels les plus exigeants.
Fabriqué à partir de matériaux de haute qualité, le siège conique femelle 74° JIC 45° 26741 est conçu pour durer. Il présente une excellente durabilité et résistance à la corrosion, ce qui en fait un choix fiable pour une utilisation à long terme dans les systèmes de fluides industriels.
Que vous travailliez avec des systèmes hydrauliques, pneumatiques ou d'autres types de systèmes fluides, le siège conique femelle 74° JIC 45° 26741 est un excellent choix pour une connexion sécurisée et efficace. Son ingénierie de précision, ses matériaux de haute qualité et sa conception unique à 45° en font un ajout précieux à tout système fluidique industriel nécessitant une connexion robuste et résistante aux fuites.
