Numéro de pièce: AJ
Description : TEE JIC MÂLE CONE 74°
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré : Té à trois voies

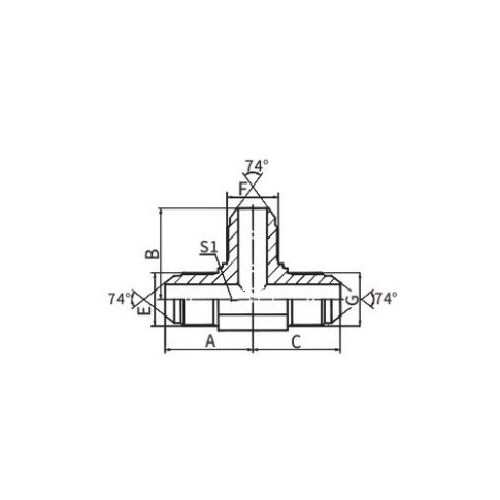

| Numéro de pièce. | FIL | DIMENSIONS | ||||||
| E | F | G | A | B | C | S1 | ||
| AJ-04 | 7/16"X20 | 7/16"X20 | 7/16"X20 | 24.5 | 24.5 | 24.5 | 11 | |
| AJ-04-06-04 | 7/16"X20 | 9/16"X18 | 7/16"X20 | 26.6 | 26.9 | 26.6 | 14 | |
| AJ-05 | 1/2"X20 | 1/2"X20 | 1/2"X20 | 26 | 26 | 26 | 14 | |
| AJ-06-04-06 | 9/16"X18 | 7/16"X20 | 9/16"X18 | 26.9 | 26.6 | 26.9 | 14 | |
| AJ-06 | 9/16"X18 | 9/16"X18 | 9/16"X18 | 26.9 | 26.9 | 26.9 | 14 | |
| AJ-08-06-08 | 3/4"X16 | 9/16"X18 | 3/4"X16 | 32 | 30 | 32 | 19 | |
| AJ-10 | 7/8"X14 | 7/8"X14 | 7/8"X14 | 37.8 | 37.8 | 37.8 | 22 | |
| AJ-12 | 1.1/16"X12 | 1.1/16"X12 | 1.1/16"X12 | 44.2 | 44.2 | 44.2 | 27 | |
| AJ-16 | 1.5/16"X12 | 1.5/16"X12 | 1.5/16"X12 | 49 | 49 | 49 | 33 | |
| AJ-16-12-16 | 1.5/16"X12 | 1.1/16"X12 | 1.5/16"X12 | 49 | 48 | 49 | 33 | |
| AJ-20 | 1.5/8"X12 | 1.5/8"X12 | 1.5/8"X12 | 56.5 | 56.5 | 56.5 | 41 | |
| AJ-24 | 1.7/8"X12 | 1.7/8"X12 | 1.7/8"X12 | 63 | 63 | 63 | 48 | |
| AJ-32 | 2.1/2"X12 | 2.1/2"X12 | 2.1/2"X12 | 78 | 78 | 78 | 63 | |

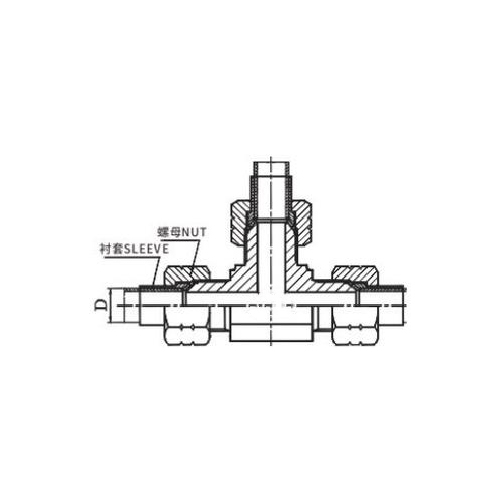

Remarque : L'écrou et le manchon doivent être commandés séparément. L'écrou NB200 et le manchon NB500 conviennent au tube métrique, l'écrou NB200 et le manchon NB300 conviennent au tube en pouces.
Le Té conique mâle 74° JIC est un raccord hydraulique qui se divise en trois directions, doté d'un connecteur mâle JIC (Joint Industry Council) avec un siège conique à 74 degrés à chaque extrémité. Ce raccord en T permet la distribution ou la combinaison du débit de fluide dans plusieurs directions au sein d'un système hydraulique.
Les sièges coniques à 74 degrés des connecteurs JIC garantissent un joint étanche et étanche lorsqu'ils sont couplés à des raccords femelles compatibles. Cette conception offre une surface de contact métal sur métal, résultant en une connexion robuste et fiable pouvant résister à des pressions élevées sans fuite.
Les raccords en T conique mâle 74° JIC sont généralement fabriqués à partir de matériaux durables, tels que l'acier au carbone ou l'acier inoxydable, pour garantir la longévité et les performances dans les systèmes hydrauliques exigeants. Ces raccords subissent souvent un zingage ou d'autres traitements de protection pour améliorer la résistance à la corrosion et prolonger leur durée de vie.
La configuration en T de ce raccord le rend idéal pour une utilisation dans les systèmes où le fluide doit être distribué à plusieurs endroits ou combiné à partir de différentes sources. En permettant au fluide de s'écouler dans trois directions, le Té conique mâle 74° JIC offre polyvalence et efficacité dans la conception de systèmes hydrauliques.
En résumé, le Té Conique Mâle 74° JIC est un raccord robuste et étanche qui permet la distribution ou la combinaison de flux de fluide dans les systèmes hydrauliques. Sa conception d'étanchéité métal sur métal et sa construction durable en font un choix fiable pour les applications exigeantes de transmission de fluides.
