Numéro de pièce : Série PT ISO 16028

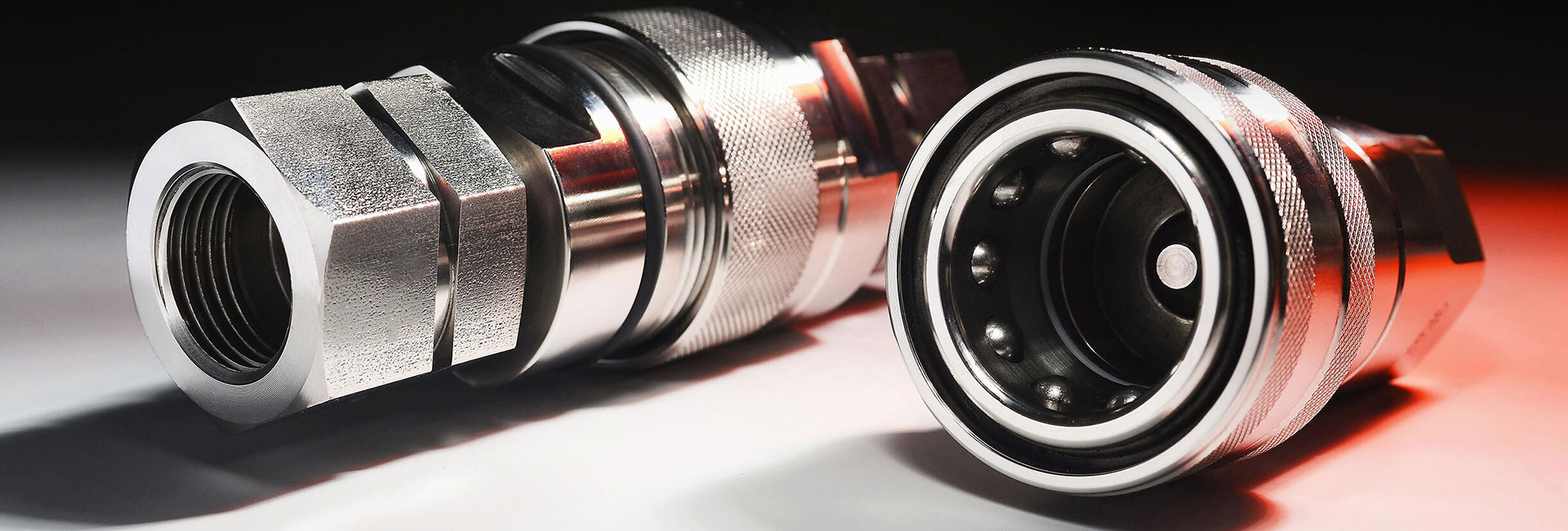

Description : Raccords rapides hydrauliques de type série PT ISO 16028
Matériaux:
Accouplement : acier (chromage)
Nippie : Acier trempé (chromage)
Plage de température : (NBR) -20 ℃ ~ + 80 ℃
| CARACTÉRISTIQUES | |||||
| Taille du corps | 6.3 | 10 | 16 | 19 | 25 |
| Pression nominale (Mpa) | 31.5 | 25 | 25 | 25 | 20 |
| Débit nominal (L/Min) | 11 | 22 | 75 | 100 | 185 |
| Plage de température (joints standard) | -20 ℃ ~ + 80 ℃ | ||||
| Le matériau du joint standard est du NITRILE | |||||
| N° DE PIÈCE | OIN | Fil | L | L1 | L2 | D1 | D2 | Ch1 | Ch2 |
| PT-G02 | 6.3 | G1/4 | 85 | 48 | 48 | 29.5 | 16.1 | 22 | 22 |
| PT-G03 | 10 | G3/8 | 110 | 64 | 61.5 | 33.5 | 19.7 | 27 | 24 |
| PT-G034 | 10 | G1/2 | 124 | 74 | 68 | 33.5 | 19.7 | 27 | 27 |
| PT-G04 | 12.5 | G1/2 | 124 | 74 | 68 | 39.5 | 24.5 | 32 | 32 |
| PT-G046 | 12.5 | G3/4 | 131 | 78.5 | 70.5 | 39.5 | 24.5 | 36 | 36 |
| PT-G056 | 16 | G3/4 | 131 | 78.5 | 70.5 | 43.5 | 27 | 36 | 36 |
| DT-G068 | 19 | G1 | 156 | 93 | 85.5 | 49.5 | 30 | 45 | 45 |
| PT-G081 | 25 | G1-1/4 | 173 | 106 | 90 | 56.5 | 36 | 55 | 55 |
Conforme à la norme IS016028
Le mécanisme de verrouillage du manchon est engagé par le manchon rotatif après la connexion.
empêche une déconnexion accidentelle lorsque l'accouplement est traîné le long du groupe
et un choc terrible
Le mécanisme du manchon est conçu pour empêcher la saleté de pénétrer à l'intérieur du manchon.
recouvre la bague de retenue et intègre également un joint anti-poussière dans la zone du ressort
Excellentes caractéristiques de débit VS chute de débit par rapport à d'autres faibles déversements
raccord rapide
Le mécanisme de valve plate diminue les fuites de débit lorsqu'il est découplé et abaisse le niveau de fuite.
air entré lors du couplage
Interchangeable avec PARKER FE,HANSEN QA 2900,CEJNX62
Raccords rapides hydrauliques de type série PT ISO 16028 Introduction
Ces raccords rapides sont basés sur la norme ISO 16028, une spécification mondialement reconnue en matière d'interchangeabilité hydraulique, ce qui les rend compatibles avec une large gamme de composants hydrauliques.
Les accouplements de la série PT présentent une construction robuste qui peut résister à des pressions élevées et à des environnements hydrauliques exigeants. Ils sont construits avec des matériaux de haute qualité qui résistent à la corrosion et à l’usure, garantissant ainsi une durabilité et des performances à long terme.
Le mécanisme de connexion et de déconnexion rapide de ces raccords permet une fixation et un détachement faciles et efficaces des conduites hydrauliques. Cela réduit considérablement les temps d'arrêt pendant la maintenance et les réparations, améliorant ainsi l'efficacité opérationnelle globale.
Les accouplements de la série PT ISO 16028 offrent également d'excellentes performances d'étanchéité. Leurs surfaces d'étanchéité conçues avec précision créent une connexion étanche et étanche, garantissant que les fluides sont transférés en toute sécurité et efficacement, sans aucune fuite ni déversement.
De plus, ces raccords sont compatibles avec une variété de tailles de tuyaux et de tuyaux, offrant flexibilité et polyvalence dans différents systèmes hydrauliques. Que vous travailliez avec des applications hydrauliques haute pression ou basse pression, les accouplements de la série PT ISO 16028 peuvent être adaptés à vos besoins spécifiques.
En résumé, les coupleurs rapides hydrauliques de type série PT ISO 16028 constituent une solution fiable et efficace pour le transfert de fluide dans les systèmes hydrauliques. Leur construction robuste, leur mécanisme de connexion rapide et leurs excellentes performances d'étanchéité en font un ajout précieux à toute installation hydraulique.
