Numéro de pièce: 20191
Description: 20191-90°METRIC FEMELLE MULTISEAL
Code convertible :
Matériau: acier au carbone 45 #
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré:90°

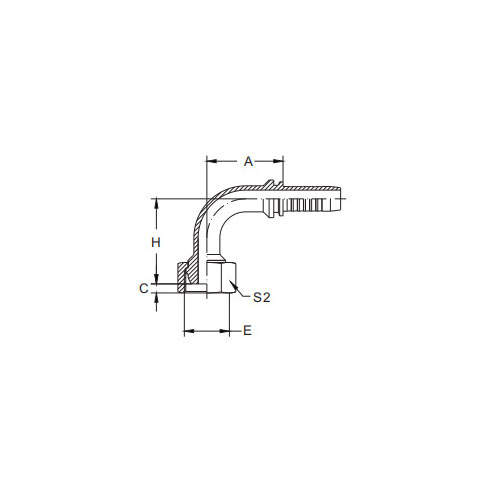

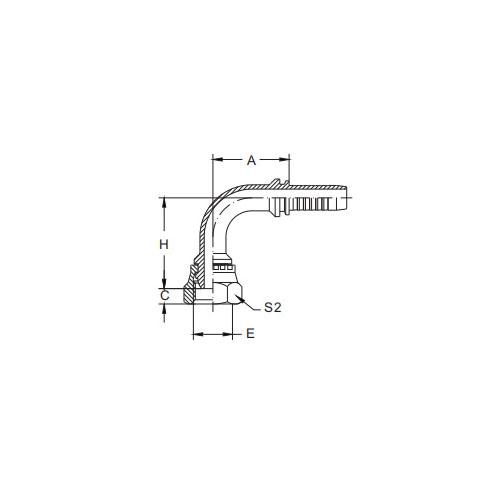

| PARTNÉ. | FIL | TUYAU | DIMENSIONS | ||||
| DN | TIRET | A | C | H | S2 | ||
| 20191-10-03 | M10x1 | 5 | 3 | 27 | 2.5 | 35.5 | 14 |
| 20191-12-04 | M12x1,5 | 6 | 4 | 30 | 4 | 37.5 | 17 |
| 20191-14-04T | M14x1,5 | 6 | 4 | 30 | 4 | 38 | 17 |
| 20191-14-05 | M14x1,5 | 8 | 5 | 30 | 4 | 41 | 19 |
| 20191-16-04T | M16x1,5 | 6 | 4 | 30 | 4 | 38.5 | 19 |
| 20191-16-05T | M16x1,5 | 8 | 5 | 33 | 4 | 41.5 | 19 |
| 20191-16-06 | M16x1,5 | 10 | 6 | 35.3 | 4 | 43.8 | 22 |
| 20191-18-05T | M18x1,5 | 8 | 5 | 33 | 4 | 43 | 22 |
| 20191-18-06T | M18x1,5 | 10 | 6 | 35.3 | 4 | 45.3 | 22 |
| 20191-18-08 | M18x1,5 | 12 | 8 | 40.5 | 4 | 50.5 | 24 |
| 20191-20-06T | M20x1,5 | 10 | 6 | 35.3 | 5.5 | 43.8 | 24 |
| 20191-20-08 | M20x1,5 | 12 | 8 | 39.5 | 5.5 | 52 | 27 |
| 20191-22-06T | M22x1,5 | 10 | 6 | 35.3 | 5 | 44.3 | 27 |
| 20191-22-08T | M22x1,5 | 12 | 8 | 41 | 5 | 53 | 27 |
| 20191-24-08T | M24x1,5 | 12 | 8 | 41 | 5.5 | 51 | 30 |
| 20191-24-10 | M24x1,5 | 16 | 10 | 58 | 5.5 | 58.5 | 30 |
| 20191-27-10DT | M27x1,5 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-27-10T | M27x2 | 16 | 10 | 56 | 5.5 | 55.5 | 32 |
| 20191-30-12DT | M30x1,5 | 20 | 12 | 67.5 | 6 | 68.5 | 36 |
| 20191-30-12T | M30x2 | 20 | 12 | 66.2 | 6 | 68.5 | 36 |
| 20191-36-12T | M36x2 | 20 | 12 | 65.5 | 7 | 67 | 41 |
| 20191-36-14T | M36x2 | 22 | 14 | 71.2 | 7 | 69 | 41 |
| 20191-39-16T | M39x2 | 25 | 16 | 78 | 7 | 73.5 | 46 |
| 20191-45-20T | M45x2 | 32 | 20 | 91.5 | 8.5 | 85 | 55 |
| 20191-52-24T | M52x2 | 40 | 24 | 109.4 | 9 | 100 | 60 |
| 20191-64-32T | M64x2 | 50 | 32 | 131 | 14 | 122.3 | 75 |
2019 Introduction du joint multiple femelle métrique 1-90°
Le Multiseal femelle métrique 20191-90° est un raccord haute performance conçu pour fournir une connexion sécurisée et sans fuite dans les systèmes de tuyauterie métriques. Ce raccord multijoint offre des capacités d'étanchéité améliorées, garantissant des performances fiables même dans des environnements difficiles ou dans des conditions de haute pression.
La principale caractéristique de ce raccord est sa conception à filetage femelle métrique à 90°, qui permet une installation et une connexion faciles à des composants filetés mâles compatibles. Les filetages sont coupés avec précision pour garantir un ajustement serré et sécurisé, minimisant ainsi le risque de fuites ou de glissement.
L'aspect multijoint du raccord fait référence à sa capacité à fournir plusieurs couches d'étanchéité, garantissant une étanchéité robuste et durable. Cette fonctionnalité est obtenue grâce à l'utilisation de matériaux d'étanchéité spécialisés et d'éléments de conception qui fonctionnent ensemble pour créer une étanchéité fiable contre les fluides ou les gaz traversant la connexion.
Le Multiseal femelle métrique 20191-90° est fabriqué à partir de matériaux de haute qualité qui offrent une excellente résistance à la corrosion et une excellente durabilité. Cela garantit que le raccord peut résister à des conditions difficiles et conserver ses performances d’étanchéité dans le temps.
Qu'il soit utilisé dans les systèmes de manipulation de fluides industriels, les applications de plomberie ou tout autre système de tuyauterie métrique nécessitant une connexion sécurisée et fiable, le Multiseal femelle métrique 20191-90° est un choix idéal. Son filetage de précision, sa conception multi-joints et ses matériaux de haute qualité contribuent à une solution robuste et durable pour vos besoins en matière de tuyauterie.
