Numéro de pièce: 20511
Description : 20511-JOINT TORIQUE CÔNE 24° FEMELLE MÉTRIQUE H.T.
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : Droit

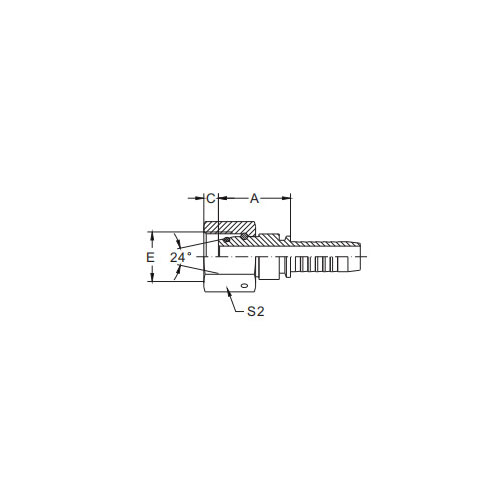

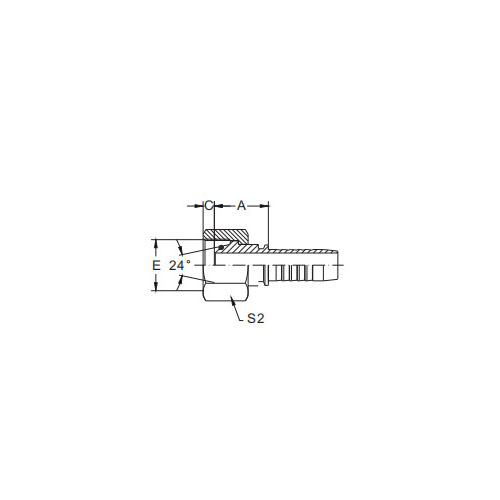

| Numéro de pièce. | FIL E | ALÉSAGE DU TUYAU | OD DU TUBE | JOINT TORIQUE | DIMENSIONS | |||
| DN | TIRET | A | C | S2 | ||||
| 20511-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 23 | 2.5 | 17 |
| 20511-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 21 | 2.6 | 19 |
| 20511-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 23 | 2.6 | 19 |
| 20511-18-04T | M18x1,5 | 6 | 4 | 10 | O08.0x1.5 | 25.5 | 2.5 | 22 |
| 20511-18-06T | M18x1,5 | 10 | 6 | 10 | O08.0x1.5 | 26 | 2.5 | 22 |
| 20511-20-06T | M20x1,5 | 10 | 6 | 12 | O10.0x1.5 | 26 | 2.5 | 24 |
| 20511-20-08 | M20x1,5 | 12 | 8 | 12 | O10.0x1.5 | 26 | 2.4 | 24 |
| 20511-22-06T | M22x1,5 | 10 | 6 | 14 | O11.0x2.0 | 26.5 | 2.5 | 27 |
| 20511-22-08T | M22x1,5 | 12 | 8 | 14 | O11.0x2.0 | 28 | 2.5 | 27 |
| 20511-24-06T | M24x1,5 | 10 | 6 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-24-08T | M24x1,5 | 12 | 8 | 16 | O13.0x2.0 | 27 | 4 | 30 |
| 20511-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 33 | 3.5 | 36 |
| 20511-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 35 | 3.5 | 36 |
| 20511-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 31.5 | 4.5 | 46 |
| 20511-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 34 | 4.5 | 46 |
| 20511-42-12T | M42x2 | 20 | 12 | 30 | O25,3x2,4 | 37.5 | 6 | 50 |
| 20511-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 38.5 | 6 | 50 |
| 20511-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
| 20511-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 41.5 | 6.5 | 60 |
20511-Joint torique métrique femelle 24° cône H.T. Introduction
Le joint torique métrique femelle 20511 à cône 24° H.T. Le raccord est un composant de précision conçu pour répondre aux exigences rigoureuses des systèmes de fluides métriques. Ce raccord femelle intègre un siège conique à 24° et un joint torique pour une connexion sécurisée et sans fuite.
Le siège conique à 24° est soigneusement conçu pour assurer une étanchéité étanche et fiable avec son composant mâle correspondant. Cette caractéristique de conception est essentielle pour maintenir l’intégrité des fluides dans les applications haute pression.
L'intégration d'un joint torique dans la conception du raccord améliore encore ses capacités d'étanchéité. Le joint torique crée une barrière robuste contre les fuites, garantissant que les fluides circulent de manière fluide et efficace dans le système.
Le "H.T." dans le nom du produit signifie « haute température », indiquant que ce raccord est adapté à une utilisation dans des environnements où des températures extrêmes sont rencontrées. L'indice de température élevée garantit que le raccord conserve ses performances d'étanchéité même dans les conditions les plus difficiles.
Fabriqué à partir de matériaux de haute qualité, le joint torique métrique femelle à cône 24° H.T. 20511 est fabriqué à partir de matériaux de haute qualité. Le raccord présente une excellente résistance à la corrosion et une excellente durabilité. Il est conçu pour résister aux exigences des environnements industriels et conserver ses performances d’étanchéité dans le temps.
En plus de ses capacités d'étanchéité robustes, le joint torique métrique femelle 20511 à cône 24° H.T. le raccord est également facile à installer et à démonter. Cette fonctionnalité simplifie le processus de connexion et de déconnexion des conduites de fluide, réduisant ainsi les temps d'arrêt et améliorant l'efficacité opérationnelle.
Dans l'ensemble, le joint torique métrique femelle 20511 à cône 24° H.T. Le raccord offre une solution fiable et efficace pour les systèmes de fluides métriques qui nécessitent une connexion sécurisée et sans fuite dans des environnements à haute pression et haute température. Son ingénierie de précision, ses matériaux de haute qualité et ses capacités d’étanchéité en font un ajout précieux à tout système fluide industriel.
