Numéro de pièce : 20518D
Description : 20518D-JOINT TORIQUE FEMELLE CONE 24° H.T. RACCORD DE TUYAU DÉTACHABLE
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : Droit

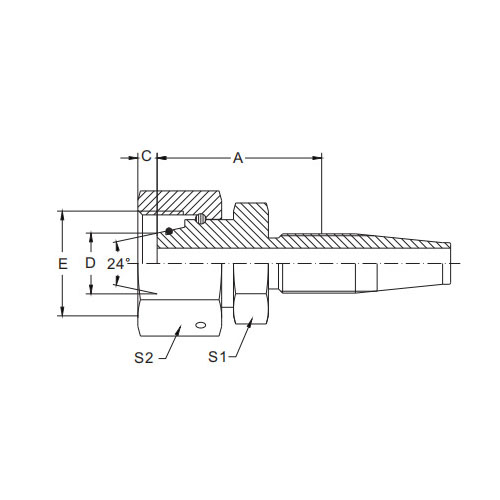

| PARTNÉ. | FIL | ALÉSAGE DU TUYAU | TUBEO.D. | DIMENSIONS | ||||
| DN | TIRET | A | C | S1 | S2 | |||
| 20518D-16-04 | M14x1,5 | 5 | 4 | 8 | 31.5 | 2.4 | 14 | 19 |
| 20518D-16-05 | M16x1,5 | 6.3 | 5 | 8 | 33.4 | 2.4 | 14 | 19 |
| 20518D-18-04 | M18x1,5 | 5 | 4 | 10 | 32 | 2.4 | 17 | 22 |
| 20518D-18-06 | M18x1,5 | 8 | 6 | 10 | 33 | 2.4 | 17 | 22 |
| 20518D-20-06 | M20x1,5 | 8 | 6 | 12 | 33.5 | 2.4 | 17 | 24 |
| 20518D-22-06 | M22x1,5 | 8 | 6 | 14 | 33 | 2.4 | 19 | 27 |
| 20518D-24-08 | M24x1,5 | 11 | 8 | 16 | 36.5 | 2.4 | 22 | 30 |
| 20518D-30-10 | M30x2 | 12.5 | 10 | 20 | 45 | 3.1 | 27 | 36 |
| 20518D-30-12 | M30x2 | 16 | 12 | 20 | 45.5 | 3.1 | 27 | 36 |
| 20518D-36-12 | M36x2 | 16 | 12 | 25 | 46.5 | 4.5 | 36 | 41 |
| 20518D-36-16 | M36x2 | 22 | 16 | 25 | 43 | 4.5 | 36 | 41 |
| 20518D-42-16 | M42x2 | 22 | 16 | 30 | 46 | 6 | 41 | 50 |
| 20518D-42-20 | M42x2 | 29 | 20 | 30 | 46 | 6 | 41 | 50 |
| 20518D-52-20 | M52x2 | 29 | 20 | 38 | 48 | 6.5 | 50 | 60 |
| 20518D-52-24 | M52x2 | 35 | 24 | 38 | 48 | 6.5 | 50 | 60 |

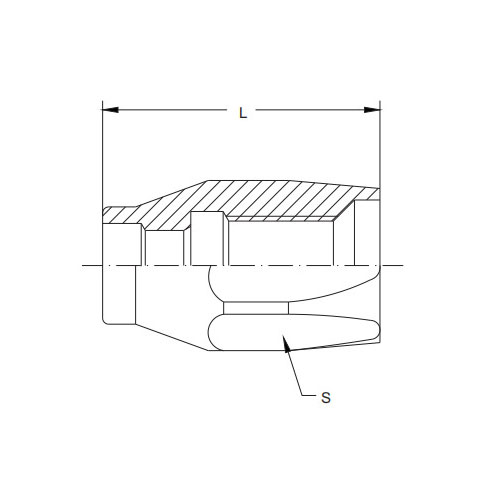

| PARTNÉ. | TUYAU | DIMENSIONS | ||
| DN | TIRET | L | S | |
| 00518-04 | 5 | 4 | 28 | 17 |
| 00518-05 | 6.3 | 5 | 30.5 | 19 |
| 00518-06 | 8 | 6 | 33 | 22 |
| 00518-08 | 11 | 8 | 42 | 24 |
| 00518-10 | 12.5 | 10 | 45.5 | 30 |
| 00518-12 | 16 | 12 | 53.5 | 32 |
| 00518-16 | 22 | 16 | 42 | 36 |
| 00518-20 | 29 | 20 | 44.5 | 46 |
| 00518-24 | 35 | 24 | 47 | 50 |
| 00518-32 | 46 | 32 | 57 | 65 |
Le joint torique à cône 24° femelle métrique 20518D H.T. Le raccord de tuyau amovible est un raccord hautement spécialisé et fiable conçu pour les tuyaux de taille métrique. Ses caractéristiques uniques en font un choix exceptionnel pour une large gamme d'applications industrielles où des raccords de tuyaux sécurisés et détachables sont cruciaux.
Le port femelle de ce raccord est doté d'un siège conique à 24°, qui s'accouple solidement à un raccord mâle compatible, créant ainsi un joint étanche. L'inclusion d'un joint torique améliore encore les capacités d'étanchéité de ce raccord, garantissant une connexion robuste et fiable même sous haute pression ou dans des conditions extrêmes.
La conception détachable du joint torique à cône 24° femelle métrique 20518D H.T. Le raccord de tuyau permet une déconnexion et une reconnexion faciles et rapides des tuyaux. Cette fonctionnalité est particulièrement utile dans les applications où les tuyaux doivent être fréquemment retirés ou remplacés, comme lors d'opérations de maintenance ou de réparation.
Fabriqué à partir de matériaux de haute qualité, ce raccord est résistant à la corrosion et conçu pour une durabilité et des performances à long terme. Il peut résister aux environnements industriels difficiles et conserver son intégrité et sa fonctionnalité au fil du temps.
Le joint torique à cône 24° femelle métrique 20518D H.T. Le raccord de tuyau amovible est un excellent choix pour les systèmes de fluides industriels qui nécessitent des raccords de tuyaux sécurisés, détachables et sans fuite. Sa polyvalence, ses capacités d'étanchéité et sa durabilité en font un composant de confiance pour maintenir l'intégrité et les performances de votre système fluidique. Que vous travailliez dans l'industrie pétrolière et gazière, dans la machinerie lourde ou dans tout autre secteur industriel, ce raccord offre une solution fiable pour vos besoins de raccordement de tuyaux.
