Numéro de pièce: 20591
Description :20591-90° MÉTRIQUE FEMELLE 24°CONE JOINT TORIQUE H.T.
Code convertible :
Matériau: acier au carbone 45 #
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré:90°

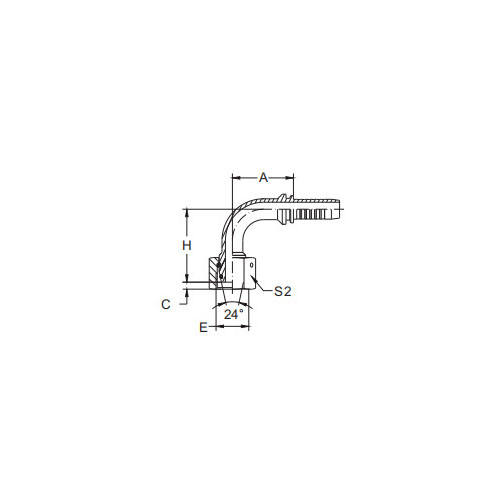

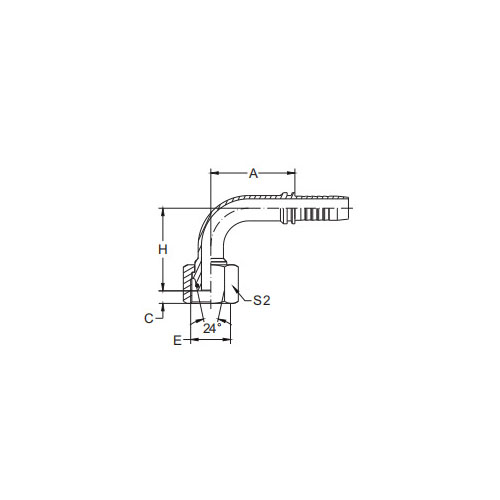

| Numéro de pièce. | FIL E | ALÉSAGE DU TUYAU | OD DU TUBE | JOINT TORIQUE | DIMENSIONS | ||||
| DN | TIRET | A | C | H | S2 | ||||
| 20591-14-04T | M16x1,5 | 6 | 4 | 6 | O04,5x1,5 | 30 | 2.5 | 32 | 17 |
| 20591-16-04T | M16x1,5 | 6 | 4 | 8 | O06,5x1,5 | 30 | 2.5 | 32 | 19 |
| 20591-16-05T | M16x1,5 | 8 | 5 | 8 | O06,5x1,5 | 30 | 2.5 | 32.5 | 19 |
| 20591-18-05T | M18x1,5 | 8 | 5 | 10 | O08.0x1.5 | 33 | 2.5 | 33.5 | 22 |
| 20591-18-06T | M18x1,5 | 10 | 6 | 10 | O08.0x1.5 | 37 | 2.5 | 35 | 22 |
| 20591-20-06T | M20x1,5 | 10 | 6 | 12 | O10.0x1.5 | 34.5 | 2.5 | 37 | 24 |
| 20591-20-08 | M20x1,5 | 12 | 8 | 12 | O10.0x1.5 | 41 | 2.5 | 42.5 | 24 |
| 20591-22-06T | M22x1,5 | 10 | 6 | 14 | O11.0x2.0 | 36.5 | 2.5 | 37 | 27 |
| 20591-22-08T | M22x1,5 | 12 | 8 | 14 | O11.0x2.0 | 42 | 2.5 | 42.5 | 27 |
| 20591-24-08T | M24x1,5 | 12 | 8 | 16 | O13.0x2.0 | 41 | 4 | 45.5 | 30 |
| 20591-24-10 | M24x1,5 | 16 | 10 | 16 | O13.0x2.0 | 45 | 2.5 | 45.5 | 30 |
| 20591-30-10T | M30x2 | 16 | 10 | 20 | O16,3x2,4 | 49 | 3.5 | 49.5 | 36 |
| 20591-30-12T | M30x2 | 20 | 12 | 20 | O16,3x2,4 | 55.8 | 3.5 | 54.5 | 36 |
| 20591-36-12T | M36x2 | 20 | 12 | 25 | O20,3x2,4 | 56 | 4.5 | 59 | 46 |
| 20591-36-14T | M36x2 | 22 | 14 | 25 | O20,3x2,4 | 58 | 4.5 | 59 | 46 |
| 20591-36-16T | M36x2 | 25 | 16 | 25 | O20,3x2,4 | 71 | 4.5 | 68.5 | 46 |
| 20591-42-16T | M42x2 | 25 | 16 | 30 | O25,3x2,4 | 71 | 6 | 70 | 50 |
| 20591-52-20T | M52x2 | 32 | 20 | 38 | O33.3x2.4 | 83 | 6.5 | 87 | 60 |
| 20591-52-24T | M52x2 | 40 | 24 | 38 | O33.3x2.4 | 109.4 | 6.5 | 100 | 60 |
20591-90°Métrique Femelle 24°Cône O-Ring H.T.Introduction
Le joint torique 20591-90° femelle métrique à cône 24° H.T. Le raccord représente une avancée de pointe dans la technologie de connexion de fluide métrique. Ce raccord femelle est conçu avec un angle unique de 90° et un siège conique de 24° fabriqué avec précision, qui garantissent ensemble une connexion sécurisée et sans fuite.
Le siège conique à 24° est spécialement conçu pour un ajustement parfait avec son homologue mâle, offrant un joint robuste capable de résister à des pressions et des températures élevées. Cette fonctionnalité est essentielle dans les applications industrielles où l’intégrité des fluides est cruciale.
De plus, l'intégration d'un joint torique dans la conception ajoute une couche de sécurité supplémentaire. Le joint torique crée une barrière d'étanchéité entre le siège conique et la surface de contact, empêchant efficacement les fuites et assurant un transfert de fluide fluide.
Le "H.T." dans le nom du produit signifie « haute température », indiquant que ce raccord est adapté à une utilisation dans des environnements où les températures extrêmes sont un facteur. Les matériaux utilisés dans sa construction sont choisis pour leur excellente stabilité thermique, garantissant des performances fiables même dans des conditions exigeantes.
Le joint torique 20591-90° femelle métrique à cône 24° H.T. Le raccord se distingue également par sa facilité d'installation et de démontage. Sa conception permet des connexions rapides et efficaces, minimisant les temps d'arrêt et améliorant l'efficacité opérationnelle.
En résumé, le joint torique 20591-90° métrique femelle 24° cône H.T. Le raccord offre une solution robuste et fiable pour les connexions de fluides métriques dans des environnements à haute pression et haute température. Son ingénierie de précision, sa stabilité thermique et ses capacités d'étanchéité en font un choix exceptionnel pour les applications industrielles où la sécurité et les performances sont primordiales.
