Numéro de pièce : 2C9/2D9/-RN
Description : ADAPTATEUR TUBE RÉDUCTEUR COUDE DIN 90° AVEC ÉCROU PIVOTANT
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré : Coude 90°
| Numéro de pièce. | FIL |
TUBE OD |
DIMENSIONS | Mpa | |||||||

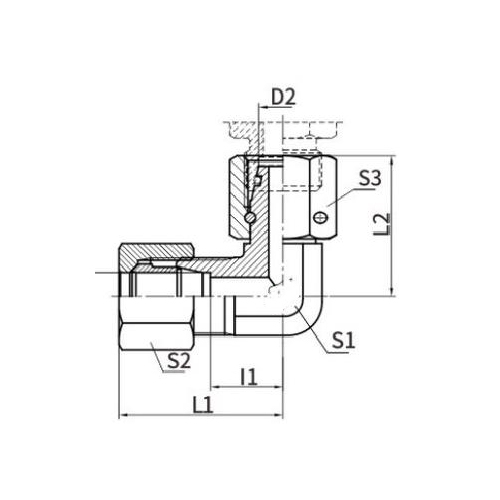

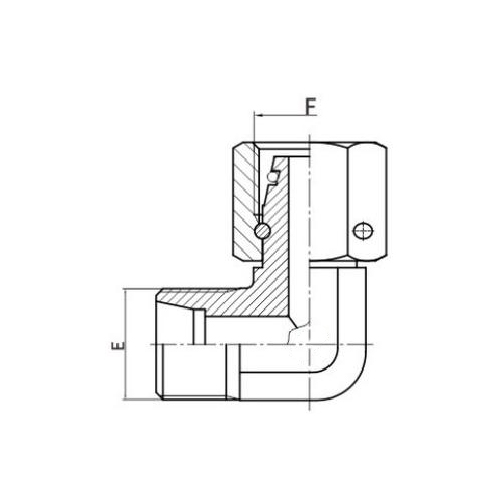

| E | F | D1 | D2 | I1 | L1 | L2 | S1 | S2 | S3 | ||
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
25 L |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 | |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 | |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 | |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 | |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 | |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
16 L |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 | |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 | |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 | |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
63 S |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 | |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 | |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 | |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 | |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
40 S |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 | |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 | |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 | |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
31.5 S |
Adaptateur de tube réducteur de coude DIN 90° avec écrou pivotant Introduction
L'adaptateur de tube réducteur coudé à 90° DIN avec écrou pivotant est un raccord hydraulique spécialisé conçu pour effectuer des virages à 90 degrés dans les systèmes hydrauliques. Cet adaptateur est conforme aux normes DIN (Deutsches Institut für Normung), garantissant sa compatibilité et ses performances dans une multitude de contextes industriels.
Doté d'un écrou pivotant, cet adaptateur offre une facilité d'installation et de réglage exceptionnelle, en particulier dans les espaces confinés ou difficiles d'accès. La fonction pivotante de l'écrou facilite un alignement fluide et précis pendant le processus de connexion.
Fabriqué à partir de matériaux robustes, l'adaptateur de tube réducteur coudé à 90° présente une durabilité et une résistance supérieures à la corrosion, ce qui le rend adapté à une utilisation dans les systèmes de fluides à haute pression. L'adaptateur maintient une connexion sécurisée et étanche, essentielle au fonctionnement fiable des systèmes hydrauliques.
Cet adaptateur trouve ses applications dans divers systèmes hydrauliques, couvrant des secteurs tels que l'automobile, la construction et la machinerie lourde. Qu'il s'agisse de connecter des systèmes hydrauliques industriels complexes ou de tâches de plomberie plus simples, l'adaptateur de tube réducteur coudé à 90° DIN avec écrou pivotant offre une solution efficace et fiable pour les connexions hydrauliques qui nécessitent une rotation à 90 degrés.
