Numéro de pièce : XC/XD/-RN
Description : RACCORDS CROIX DIN
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré : RACCORDS CROIX DIN
| Numéro de pièce. |
FIL |
TUBE OD | DIMENSIONS | Mpa | |||

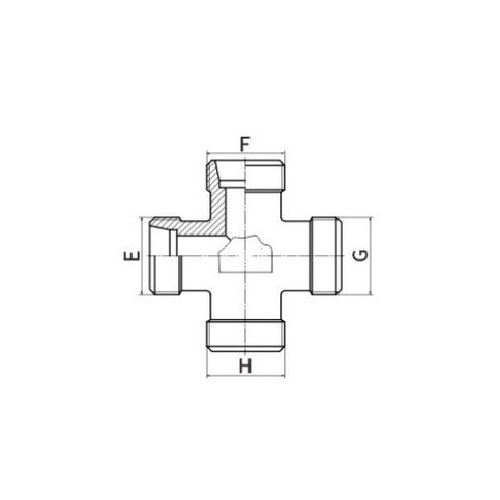

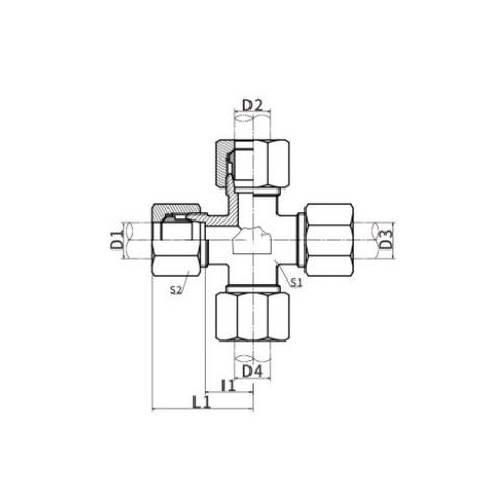

| E F G H | D1,D2,D3,D4 | I1 | L1 | S1 | S2 | ||
| XC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| XC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| XC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| XC-12 | M12X1.5 | 6 | 2 | 27 | 12 | 14 |
31.5 L |
| XC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| XC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| XC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| XC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| XC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| XC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| XC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| XC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| XC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| XD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| XD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| XD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| XD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| XD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| XD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| XD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| XD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| XD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| XD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
Introduction des raccords croisés DIN
Les raccords croisés DIN sont des composants clés des systèmes de tuyauterie, conçus pour connecter quatre pipelines ou tubes différents en un seul point. Ces raccords sont conformes aux normes DIN (Deutsches Institut für Normung), garantissant un haut niveau de qualité, de compatibilité et de fiabilité dans les applications industrielles.
Les raccords transversaux sont généralement utilisés dans les situations où plusieurs conduites doivent être interconnectées, permettant au fluide de s'écouler dans plusieurs directions. Cela les rend idéaux pour les systèmes de tuyauterie complexes où la distribution ou le mélange de fluides est nécessaire.
Fabriqués à partir de matériaux durables, les raccords croisés DIN sont conçus pour résister à des pressions et des températures élevées, garantissant des performances durables même dans des environnements industriels exigeants. Leur conception permet un écoulement fluide des fluides avec une résistance minimale, réduisant ainsi les pertes d'énergie et améliorant l'efficacité globale du système.
Ces raccords trouvent des applications dans un large éventail d'industries, notamment le traitement chimique, le pétrole, la production d'électricité, etc. Qu'il s'agisse de distribuer de l'eau, du pétrole, du gaz ou d'autres fluides, les raccords croisés DIN offrent une solution robuste et efficace pour les réseaux de pipelines qui se croisent.
