Numéro de pièce : AC
Description : DIN MÉTRIQUE MÂLE 24°L .T. TEE
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : TEE

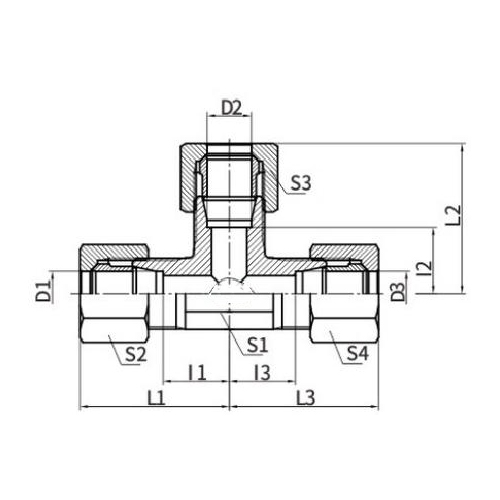

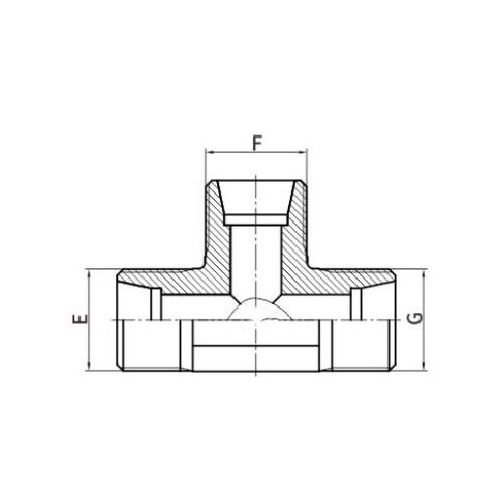

| Numéro de pièce. | FIL | OD DU TUBE | DIMENSIONS | Mpa | |||
| E,F,G | D1,D2,D3 | L1,L2,L3 | L1,L2,L3 | S1 | S2,S3,S4 | ||
| AC-08LL | M8X1 | 4 | 11 | 21 | 9 | 10 |
10 LL |
| AC-10LL | M10X1 | 6 | 9.5 | 21 | 9 | 12 | |
| AC-12LL | M12X1 | 8 | 11.5 | 23 | 12 | 14 | |
| AC-12 | M12X1.5 | 6 | 12 | 27 | 12 | 14 |
25 L |
| AC-14 | M14X1.5 | 8 | 14 | 29 | 12 | 17 | |
| AC-16 | M16X1.5 | 10 | 15 | 30 | 14 | 19 | |
| AC-18 | M18X1.5 | 12 | 17 | 32 | 17 | 22 | |
| AC-22 | M22X1.5 | 15 | 21 | 36 | 19 | 27 | |
| AC-26 | M26X1.5 | 18 | 23.5 | 40 | 24 | 32 | |
| AC-30 | M30X2 | 22 | 27.5 | 44 | 27 | 36 |
16 L |
| AC-36 | M36X2 | 28 | 30.5 | 47 | 36 | 41 | |
| AC-45 | M45X2 | 35 | 34.5 | 56 | 41 | 50 | |
| AC-52 | M52X2 | 42 | 40 | 63 | 50 | 60 | |
| AD-14 | M14X1.5 | 6 | 16 | 31 | 12 | 17 |
63 S |
| AD-16 | M16X1.5 | 8 | 17 | 32 | 14 | 19 | |
| AD-18 | M18X1.5 | 10 | 17.5 | 34 | 17 | 22 | |
| AD-20 | M20X1.5 | 12 | 21.5 | 38 | 17 | 24 | |
| AD-22 | M22X1.5 | 14 | 22 | 40 | 19 | 27 | |
| AD-24 | M24X1.5 | 16 | 24.5 | 43 | 24 | 30 |
40 S |
| AD-30 | M30X2 | 20 | 26.5 | 48 | 27 | 36 | |
| AD-36 | M36X2 | 25 | 30 | 54 | 36 | 46 | |
| AD-42 | M42X2 | 30 | 35.5 | 62 | 41 | 50 | |
| AD-52 | M52X2 | 38 | 41 | 72 | 50 | 60 |
31.5 S |
DIN Métrique Mâle 24° L.T. Présentation du t-shirt
Le DIN Métrique Mâle 24° L.T. Tee est un raccord hydraulique spécialisé conforme aux normes DIN (Deutsches Institut für Normung). Ce raccord en T est doté d'un raccord fileté mâle et d'un siège à 24 degrés, conçu pour être utilisé dans les systèmes de fluides à haute pression.
Le L.T. La désignation (Lightweight Thread) fait référence à une norme de filetage spécifique couramment utilisée dans les applications hydrauliques. Le siège à 24° assure un ajustement serré et sécurisé, évitant les fuites et maintenant l'intégrité du système.
Ce raccord en T permet la répartition du débit de fluide dans trois directions, ce qui en fait un composant essentiel dans les systèmes hydrauliques complexes. Il est généralement fabriqué à partir de matériaux durables capables de résister à des pressions élevées et à la corrosion, garantissant ainsi une longue durée de vie.
Le DIN Métrique Mâle 24° L.T. Tee trouve des applications dans diverses industries où des systèmes hydrauliques sont utilisés, telles que la construction, l'exploitation minière et la fabrication. Sa polyvalence et sa fiabilité en font un élément crucial de tout système hydraulique nécessitant la distribution de fluide dans plusieurs directions.
