Coude DIN 90° NPT Mâle

Nous vous invitons cordialement à visiter notre usine et à explorer notre nouvelle gamme de produits, comprenant les raccords mâles NPT coudés DIN 90° les plus récents et de qualité supérieure. Nos prix compétitifs garantissent que vous recevez le meilleur rapport qualité-prix pour votre achat. Nous sommes ravis d’établir une collaboration fructueuse avec vous et de répondre à vos besoins avec le plus haut niveau de satisfaction client.

envoyer une demande

Description du produit

Numéro de pièce : 1CN9/1DN9

Description : COUDE DIN 90° NPT MÂLE

Code convertible :

Matériau : acier au carbone 45#.

Traitement de surface : zinc, placage Cr3+, blanc transparent

Heure de résistance à la corrosion : 120 h ou plus

Degré : Coude 90°

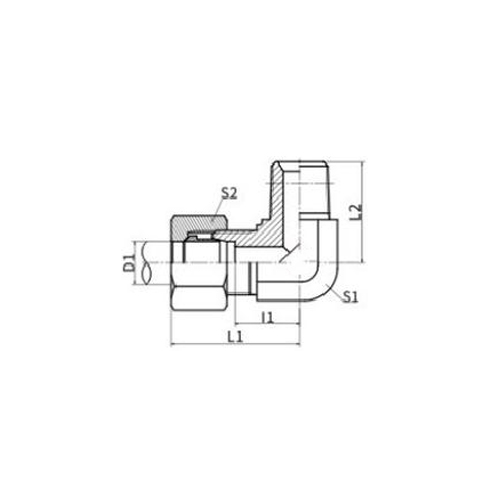

Numéro de pièce.	FIL			DIMENSIONS
	FIL			DIMENSIONS
	E	F	TUBE OD	I1	L1	L2	S1	S2
1CN-08-02LL	M8X1	Z1/8"X27	4	11	21	17	10	10
1CN-10-02LL	M10X1	Z1/8"X27	6	9.5	21	17	10	12
1CN-12-02LL	M12X1	Z1/8"X27	8	11.5	23	20	12	14
1CN9-12-02	M12X1.5	Z1/8"X27	6	13	28	21	11	14
1CN9-12-04	M12X1.5	Z1/4"X18	6	15.5	30.5	25.5	14	14
1CN9-14-04	M14X1.5	Z1/4"X18	8	15.5	30.5	25.5	14	17
1CN9-16-06	M16X1.5	Z3/8"X18	10	17.5	32.5	29.5	16	19
1CN9-18-04	M18X1.5	Z1/4"X18	12	19	34	28	19	22
1CN9-18-06	M18X1.5	Z3/8"X18	12	19	34	31	19	22
1CN9-18-08	M18X1.5	Z1/2"X14	12	21	36	36.7	22	22
1CN9-22-06	M22X1.5	Z3/8"X18	15	22	37	32.5	22	27
1CN9-22-08	M22X1.5	Z1/2"X14	15	22	37	36.7	22	27
1CN9-26-08	M26X1.5	Z1/2"X14	18	25.5	42	40	27	32
1CN9-26-12	M26X1.5	Z3/4"X14	18	25.5	42	44	27	32
1CN9-30-12	M30X2	Z3/4"X14	22	29.3	45.8	45	30	36
1CN9-30-16	M30X2	Z1"X11.5	22	32		50	33	36
1CN9-36-16	M36X2	Z1"X11.5	28	33.3	49.8	51.5	36	41
1CN9-45-20	M45X2	Z1.1/4"X11.5	35	39.2	60.7	63	48	50
1CN9-52-24	M52X2	Z1.1/2"X11.5	42	44.8	67.8	65	55	60
1DN9-14-04	M14X1.5	Z1/4"X18	6	17.5	32.5	25.5	14	17
1DN9-16-04	M16X1.5	Z1/4"X18	8	18.5	33.7	26.5	16	19
1DN9-18-06	M18X1.5	Z3/8"X18	10	19.5	36	31	19	22
1DN9-20-04	M20X1.5	Z1/4"X18	12	19.5	36	28	19	24
1DN9-20-06	M20X1.5	Z3/8"X18	12	19.5	36	31	19	24
1DN9-22-06	M22X1.5	Z3/8"X18	14	23	41	32.5	22	27
1DN9-22-08	M22X1.5	Z1/2"X14	14	23	41	36.7	22	27
1DN9-24-06	M24X1.5	Z3/8"X18	16	24	42.5	33.5	24	30
1DN9-24-08	M24X1.5	Z1/2"X14	16	24	42.5	37.5	24	30
1DN9-30-08	M30X2	Z1/2"X14	20	28	49.8	41	30	36
1DN9-30-12	M30X2	Z3/4"X14	20	28	49.8	45	30	36
1DN9-36-12	M36X2	Z3/4"X14	25	32.8	56.8	49	36	46
1DN9-36-16	M36X2	Z1"X11.5	25	32.8	56.8	51.5	36	46
1DN9-42-16	M42X2	Z1"X11.5	30	36.2	62.7	54.5	41	50
1DN9-42-20	M42X2	Z1.1/4"X11.5	30	36.2	62.7	54.5	41	50
1DN9-52-20	M52X2	Z1.1/4"X11.5	38	45.8	76.8	65	55	60
1DN9-52-24	M52X2	Z1.1/2"X11.5	38	45.8	76.8	65	55	60

Présentation du coude DIN 90° NPT mâle

Le coude DIN 90° NPT mâle est un raccord de tuyauterie conforme aux normes du Deutsches Institut für Normung (DIN), doté d'un coude à 90 degrés et d'un raccord mâle National Pipe Thread (NPT). Ce type de coude est couramment utilisé dans les systèmes de tuyauterie pour changer la direction du flux de 90 degrés, tandis que la connexion mâle NPT permet une fixation facile aux raccords ou ports NPT femelles.

Le coude DIN 90° NPT mâle est conçu pour être utilisé dans une variété d'applications de plomberie industrielles, commerciales et résidentielles. Il est généralement fabriqué à partir de matériaux durables tels que le laiton, l’acier ou l’acier inoxydable, garantissant longévité et résistance à la corrosion. Les dimensions et les spécifications de filetage du coude respectent strictement les normes DIN, garantissant ainsi la compatibilité et la fiabilité des systèmes de tuyauterie.

Le filetage NPT sur l'extrémité mâle du coude assure un ajustement serré et sécurisé, empêchant les fuites et maintenant l'intégrité du système. Ce type de raccord est souvent utilisé dans les applications à haute pression et température, où une connexion robuste et étanche est cruciale.

Que vous travailliez sur un système de tuyauterie industrielle complexe ou sur un simple projet de plomberie domestique, le coude DIN 90° NPT mâle offre une solution fiable et standardisée pour changer la direction du flux de fluide.

Balises actives: Coude DIN 90° NPT mâle, Chine, fabricant, fournisseur, usine, personnalisé, haute qualité, OEM, ODM
