Numéro de pièce : 4C/4D
Description : DIN MÉTRIQUE MÂLE 24°L .T. PULG
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : Hétéro

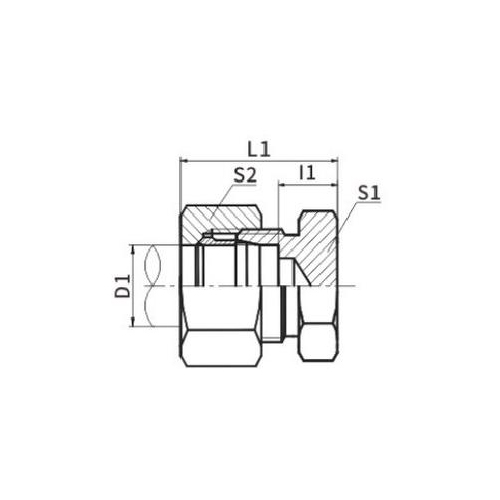

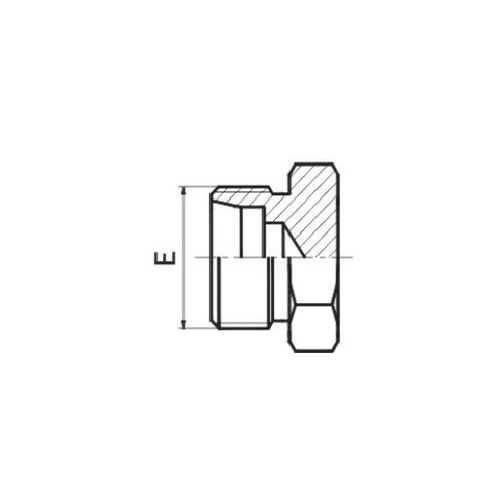

| Numéro de pièce. | FIL | OD DU TUBE | DIMENSIONS | ||||
| E | D1 | 11 | L1 | S1 | S2 | ||
| 4C-12 | M12X1.5 | 6 | 7 | 22 | 12 | 14 | |
| 4C-14 | M14X1.5 | 8 | 8 | 23 | 14 | 17 | |
| 4C-16 | M16X1.5 | 10 | 9 | 24 | 17 | 19 | |
| 4C-18 | M18X1.5 | 12 | 10 | 25 | 19 | 22 | |
| 4C-22 | M22X1.5 | 15 | 11 | 26 | 24 | 27 | |
| 4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
| 4C-30 | M30X2 | 22 | 13.5 | 30 | 32 | 36 | |
| 4C-36 | M36X2 | 28 | 14.5 | 31 | 41 | 41 | |
| 4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
| 4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
| 4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | |
| 4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
| 4D-18 | M18X1.5 | 10 | 12.5 | 29 | 19 | 22 | |
| 4D-20 | M20X1.5 | 12 | 14.5 | 31 | 22 | 24 | |
| 4D-22 | M22X1.5 | 14 | 16 | 34 | 24 | 27 | |
| 4D-24 | M24X1.5 | 16 | 15.5 | 34 | 27 | 30 | |
| 4D-30 | M30X2 | 20 | 17.5 | 39 | 32 | 36 | |
| 4D-36 | M36X2 | 25 | 20 | 44 | 38 | 46 | |
| 4D-42 | M42X2 | 30 | 20.5 | 47 | 46 | 50 | |
| 4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | |
Présentation de la fiche DIN métrique mâle 24° série légère (L.T.)
Le bouchon DIN métrique mâle 24° série légère (L.T.) est un raccord hydraulique conçu pour être utilisé dans les applications de transmission hydraulique à basse pression. Il dispose d'un raccord fileté mâle avec un siège conique à 24 degrés, conforme aux normes DIN (Deutsches Institut für Normung). La désignation de la série légère indique que ce raccord convient à une utilisation dans des systèmes nécessitant des pressions plus faibles.
La conception de la fiche permet une connexion facile et sécurisée à une prise femelle correspondante, garantissant une étanchéité sans fuite. Le filetage mâle métrique garantit la compatibilité avec une large gamme d'équipements hydrauliques et de flexibles conformes aux spécifications DIN.
Construit à partir de matériaux durables, tels que l'acier ou le laiton, le DIN Métrique Mâle 24° L.T. Le bouchon offre une excellente résistance à la corrosion et une excellente longévité, ce qui le rend adapté à une utilisation dans diverses applications industrielles et commerciales.
Que vous travailliez avec des systèmes hydrauliques dans l'automobile, la construction ou toute autre industrie, le DIN Métrique Mâle 24° L.T. Plug fournit une solution fiable et standardisée pour connecter et déconnecter les conduites hydrauliques. Sa facilité d’utilisation et sa fiabilité en font un choix apprécié des professionnels.
