Numéro de pièce : 1Q
Description : SIÈGE CÔNE 74° MÂLE MÉTRIQUE 1Q
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : Hétéro

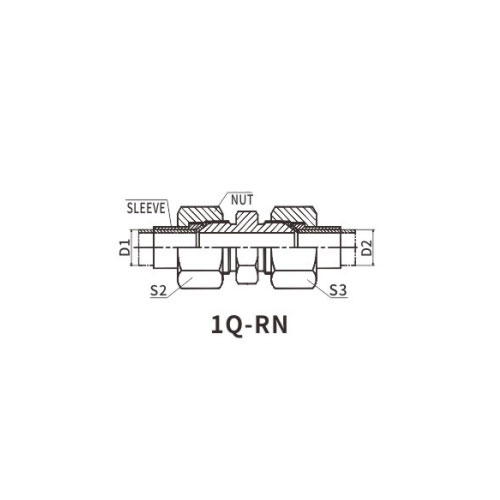

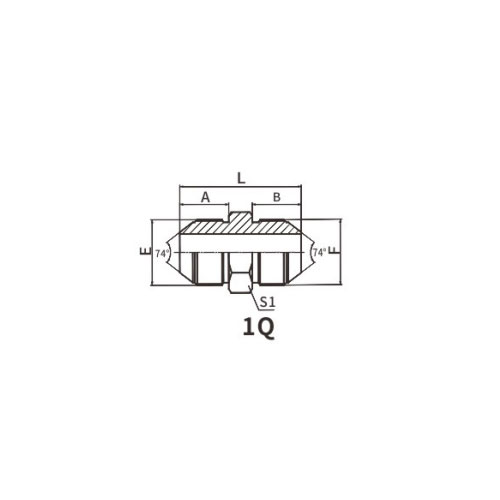

| N° DE PIÈCE | FIL | OD DU TUBE | DIMENSIONS | |||||
| E | F | D1,D2 | A | B | L | S1 | S2,S3 | |
| 1Q-10 | M10X1 | M10X1 | 5 | 12 | 12 | 30 | 12 | 14 |
| 1T-12 | M12X1.5 | M12X1.5 | 6 | 15.7 | 15.7 | 37.5 | 14 | 14 |
| 1T-14 | M14X1.5 | M14X1.5 | 8 | 17 | 17 | 40 | 17 | 17 |
| 1T-16 | M16X1.5 | M16X1.5 | 10 | 18 | 18 | 42 | 17 | 19 |
| 1T-18 | M18X1.5 | M18X1.5 | 12 | 18 | 18 | 42 | 19 | 22 |
| 1Q-24 | M24X1.5 | M24X1.5 | 16 | 20 | 20 | 50 | 27 | 30 |
| 1Q-27 | M27X1.5 | M27X1.5 | 18 | 20 | 20 | 50 | 30 | 32 |
| 1Q-30 | M30X1.5 | M30X1.5 | 20 | 23 | 23 | 57 | 32 | 36 |
| 1Q-30E | M30X2 | M30X2 | 20 | 26 | 26 | 63 | 32 | 36 |
| 1Q-33 | M33X2 | M33X2 | 22 | 26 | 26 | 63 | 36 | 38 |
| 1Q-36 | M36X2 | M36X2 | 25 | 26 | 26 | 63 | 38 | 41 |
| 1Q-39 | M39X2 | M39X2 | 28 | 26 | 26 | 65 | 41 | 46 |
| 1Q-42 | M42X2 | M42X2 | 32 | 28.5 | 28.5 | 70 | 46 | 50 |
| 1Q-45 | M45X2 | M45X2 | 34 | 28.5 | 28.5 | 70 | 46 | 55 |
Siège conique 74° mâle métrique 1Q Introduction en anglais
Le siège conique mâle 74° 1Q métrique est un composant de précision conçu pour fournir une étanchéité sûre et sans fuite dans les systèmes de fluides métriques. Ce siège unique est spécialement conçu pour être utilisé avec des raccords mâles dotés d'un joint conique à 74°, garantissant une connexion robuste et fiable.
Le filetage mâle métrique du siège conique 1Q est soigneusement conçu pour s'adapter parfaitement aux filetages femelles correspondants, créant ainsi un ajustement serré et sécurisé. Ce système de filetage garantit non seulement une connexion solide, mais permet également une installation et un démontage faciles, facilitant ainsi l'entretien et les réparations.
Le joint conique à 74° est le cœur de ce composant, offrant une connexion étanche pouvant résister à des pressions et des températures élevées. La conception conique du cône garantit une étanchéité étanche et sécurisée lorsqu'il est associé à un raccord conique mâle compatible, évitant ainsi les fuites et garantissant une efficacité optimale de transfert de fluide.
Fabriqué à partir de matériaux de haute qualité, le siège conique mâle métrique 1Q à 74° est résistant à la corrosion et durable, ce qui le rend adapté à une utilisation dans un large éventail d'environnements industriels. Il peut être facilement intégré aux systèmes fluides métriques existants, fournissant une étanchéité sûre et fiable qui améliore les performances globales du système.
En résumé, le siège conique mâle 74° 1Q métrique est un composant d'étanchéité de précision conçu pour offrir des performances optimales dans les systèmes de fluides métriques. Son système de filetage sécurisé et son joint conique robuste en font une solution fiable pour garantir un transfert de fluide sans fuite dans une variété d'applications industrielles.
