Numéro de pièce : AQ
Description : Té conique 74° mâle métrique AQ
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : TEE

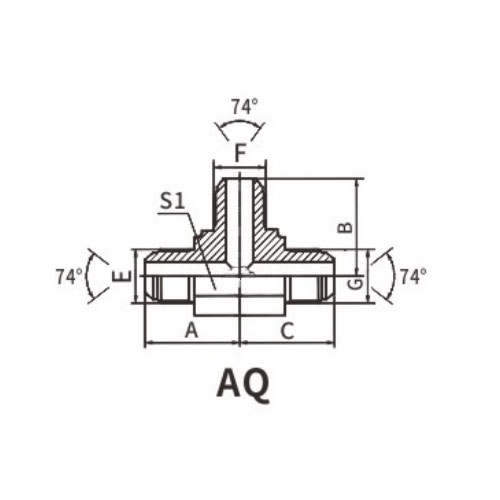

| N° DE PIÈCE | FIL | TUBE OD, | DIMENSIONS | ||||||

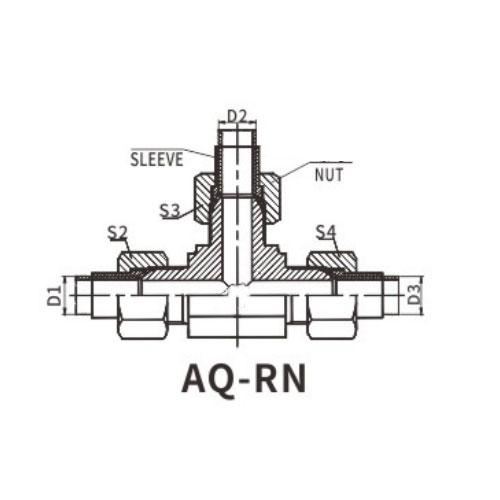

| E | G | D1,D2,D3 | A | B | C | S1 | S2,S3,S4 | ||
| QA-14 | M14X1.5 | M14X1.5 | M14X1.5 | 8 | 27 | 27 | 27 | 14 | 17 |
| AQ-16 | M16X1.5 | M16X1.5 | M16X1.5 | 10 | 29.5 | 29.5 | 29.5 | 16 | 19 |
| AQ-18 | M18X1.5 | M18X1.5 | M18X1.5 | 12 | 34 | 34 | 34 | 19 | 22 |
| AQ-22 | M22X1.5 | M22X1.5 | M22X1.5 | 14 | 37.5 | 37.5 | 37.5 | 22 | 27 |
| AQ-27 | M27X1.5 | M27X1.5 | M27X1.5 | 18 | 41.5 | 41.5 | 41.5 | 27 | 32 |
| AQ-33 | M33X2 | M33X2 | M33X2 | 22 | 49.5 | 49.5 | 49.5 | 33 | 38 |
Té conique 74° mâle métrique AQ Introduction en anglais
Le Té conique mâle 74° AQ métrique est un composant de système fluide de conception de précision conçu pour offrir des performances et une fiabilité optimales dans une variété d'applications industrielles. Ce raccord en T unique comporte un filetage mâle métrique à une extrémité et un joint conique à 74° à l'autre, offrant une connexion sécurisée et sans fuite pour le transfert de fluide.
Le filetage mâle métrique est conçu pour s'adapter parfaitement aux filetages femelles correspondants, garantissant un ajustement parfait et sécurisé. Ce système de filetage est largement utilisé dans les systèmes de tuyauterie métriques, permettant une intégration transparente dans les applications de systèmes mixtes.
Le joint conique à 74° à l'autre extrémité du té crée une connexion robuste et résistante aux fuites. La conception conique du cône garantit une étanchéité parfaite lorsqu'il est couplé à un port conique femelle compatible, offrant ainsi une connexion sécurisée pouvant résister à des pressions et des températures élevées.
La configuration en T de ce connecteur permet une distribution pratique des fluides dans trois directions. Cette fonctionnalité est particulièrement utile dans les systèmes qui nécessitent que le fluide soit acheminé vers plusieurs destinations, telles que des embranchements ou des collecteurs.
Fabriqué à partir de matériaux de haute qualité, le Té conique mâle 74° AQ métrique est résistant à la corrosion et durable, garantissant une fiabilité et des performances à long terme. Il convient à une utilisation dans une large gamme de systèmes fluides industriels, notamment les applications hydrauliques, pneumatiques et autres applications de transfert de liquides et de gaz.
En résumé, le Té conique mâle 74° AQ Metric Male est un composant de système fluide robuste et fiable conçu pour offrir des performances optimales dans les applications industrielles. Ses systèmes de filetage et d'étanchéité conçus avec précision, ainsi que sa configuration en T, en font une solution fiable pour un transfert de fluide sûr et efficace dans une variété de systèmes de tuyauterie.
