Numéro de pièce : 2D9
Description : 2D 90° MÂLE MÉTRIQUE 24° H.T.
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Degré : 90°

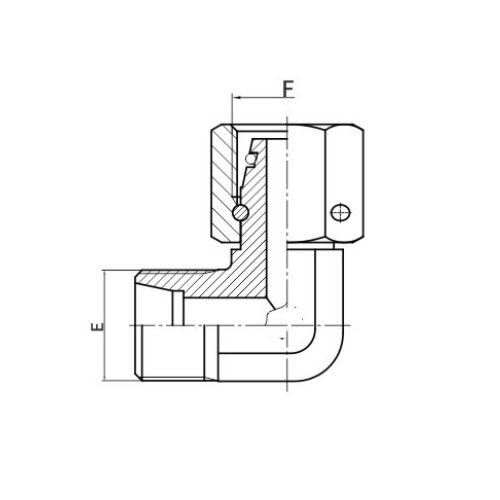

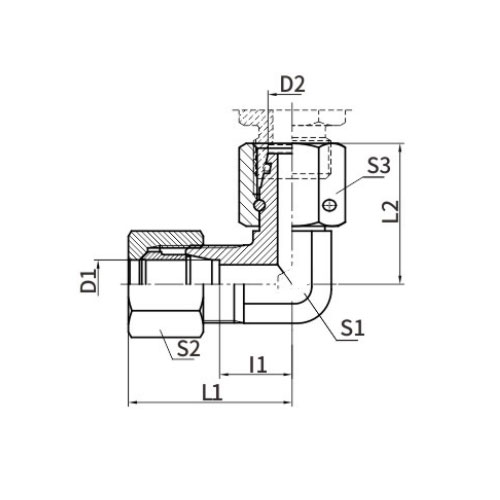

| Numéro de pièce. | FIL | TUBE OD | DIMENSIONS | |||||||
| E | F | D1 | D2 | 11 | L1 | L2 | S1 | S2 | S3 | |
| 2C9-12 | M12X1.5 | M12X1.5 | 6 | 6 | 12 | 27 | 26 | 12 | 14 | 14 |
| 2C9-14 | M14X1.5 | M14X1.5 | 8 | 8 | 14 | 29 | 27.5 | 12 | 17 | 17 |
| 2C9-16 | M16X1.5 | M16X1.5 | 10 | 10 | 15 | 30 | 29 | 14 | 19 | 19 |
| 2C9-18 | M18X1.5 | M18X1.5 | 12 | 12 | 17 | 32 | 29.5 | 17 | 22 | 22 |
| 2C9-22 | M22X1.5 | M22X1.5 | 15 | 15 | 21 | 36 | 32.5 | 19 | 27 | 27 |
| 2C9-26 | M26X1.5 | M26X1.5 | 18 | 18 | 23.5 | 40 | 35.5 | 24 | 32 | 32 |
| 2C9-30 | M30X2 | M30X2 | 22 | 22 | 27.5 | 44 | 38.5 | 27 | 36 | 36 |
| 2C9-36 | M36X2 | M36X2 | 28 | 28 | 30.5 | 47 | 41.5 | 36 | 41 | 41 |
| 2C9-45 | MM45X2 | M45X2 | 35 | 35 | 34.5 | 56 | 51 | 41 | 50 | 50 |
| 2C9-52 | M52X2 | M52X2 | 42 | 42 | 40 | 63 | 56 | 50 | 60 | 60 |
| 2D9-14 | M14X1.5 | M14X1.5 | 6 | 6 | 16 | 31 | 27 | 12 | 17 | 17 |
| 2D9-16 | M16X1.5 | M16X1.5 | 8 | 8 | 17 | 32 | 27.5 | 14 | 19 | 19 |
| 2D9-18 | M18X1.5 | M18X1.5 | 10 | 10 | 17.5 | 34 | 30 | 17 | 22 | 22 |
| 2D9-20 | M20X1.5 | M20X1.5 | 12 | 12 | 21.5 | 38 | 31 | 17 | 24 | 24 |
| 2D9-22 | M22X1.5 | M22X1.5 | 14 | 14 | 22 | 40 | 35 | 19 | 27 | 27 |
| 2D9-24 | M24X1.5 | M24X1.5 | 16 | 16 | 24.5 | 43 | 36.5 | 24 | 30 | 30 |
| 2D9-30 | M30X2 | M30X2 | 20 | 20 | 26.5 | 48 | 44.5 | 27 | 36 | 36 |
| 2D9-36 | M36X2 | M36X2 | 25 | 25 | 30 | 54 | 50 | 36 | 46 | 46 |
| 2D9-42 | M42X2 | M42X2 | 30 | 30 | 35.5 | 62 | 55 | 41 | 50 | 50 |
| 2D9-52 | M52X2 | M52X2 | 38 | 38 | 41 | 72 | 63 | 50 | 60 | 60 |
2D9 Métrique Mâle 24° H.T. Introduction en anglais
Le 2D9 Métrique Mâle 24° H.T. (High-Torque) est un composant de précision conçu pour fournir une connexion sécurisée et fiable dans les systèmes de filetage métrique. Ce joint unique est optimisé pour les applications à couple élevé, garantissant des performances robustes et sans fuite.
L'extrémité mâle métrique du 2D9 présente un cône de 24°, méticuleusement conçu pour offrir un ajustement et une étanchéité exceptionnels. Cette conception conique garantit non seulement une connexion parfaite, mais permet également une installation et un démontage faciles, ce qui en fait un choix pratique pour les travaux d'entretien et de réparation.
La capacité de couple élevé de ce composant est obtenue grâce à sa construction robuste et à ses matériaux de haute qualité. Il est conçu pour résister aux rigueurs des applications à haute pression et haute température, ce qui le rend adapté à une large gamme de systèmes de fluides industriels.
Le 2D9 Métrique Mâle 24° H.T. est également résistant à la corrosion et durable, garantissant des performances à long terme même dans des conditions environnementales difficiles. Cette durabilité combinée à ses propriétés d'étanchéité sécurisées en fait un choix idéal pour les connexions critiques où la fiabilité est primordiale.
En résumé, le 2D9 Métrique Mâle 24° H.T. est un composant d'étanchéité fiable et performant conçu pour les systèmes de filetage métrique. Son cône conçu avec précision, sa capacité de couple élevé et sa construction durable en font une solution fiable pour des connexions sécurisées et sans fuite dans diverses applications industrielles.
