Numéro de pièce: 2C
Description : 2C MÉTRIQUE MÂLE 24°/MÉTRIQUE FEMELLE 24° L .T.
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : Droit

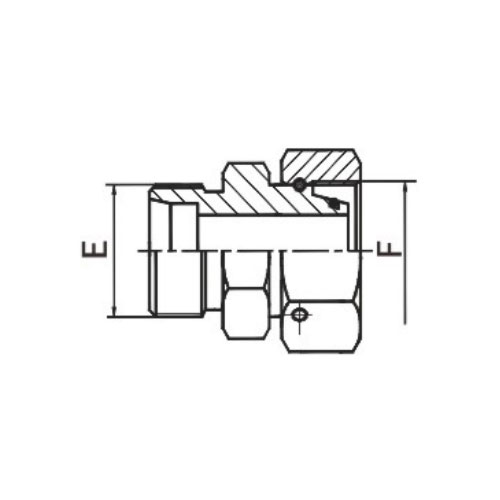

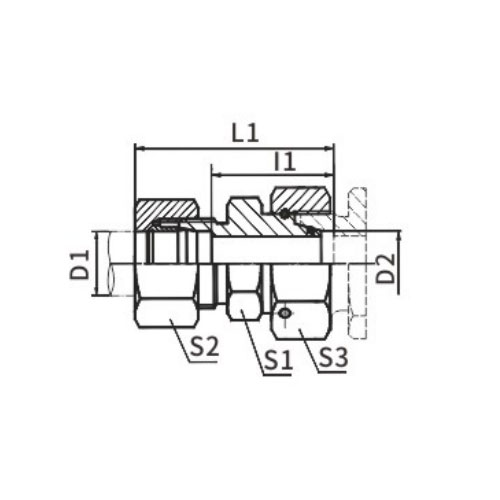

| N° DE PIÈCE | FIL | OD DU TUBE | DIMENSIONS | ||||||
| E | F | D1 | D2 | l1 | L1 | S1 | S2 | S3 | |
| 2C-12-14 | M12X1.5 | M14X1.5 | 6 | 8 | 23.5 | 38 | 12 | 14 | 17 |
| 2C-12-16 | M12X1.5 | M16X1.5 | 6 | 10 | 25 | 40 | 14 | 14 | 19 |
| 2C-14-16 | M14X1.5 | M16X1.5 | 8 | 10 | 25 | 40 | 14 | 17 | 19 |
| 2C-16-18 | M16X1.5 | M18X1.5 | 10 | 12 | 26 | 41 | 17 | 19 | 22 |
| 2C-14-22 | M14X1.5 | M22X1.5 | 8 | 15 | 28.5 | 43 | 19 | 17 | 27 |
| 2C-16-22 | M16X1.5 | M22X1.5 | 10 | 15 | 29.5 | 44 | 19 | 19 | 27 |
| 2C-18-22 | M18X1.5 | M22X1.5 | 12 | 15 | 29.5 | 44 | 19 | 22 | 27 |
| 2C-16-26 | M16X1.5 | M26X1.5 | 10 | 18 | 29 | 44 | 24 | 19 | 32 |
| 2C-18-26 | M18X1.5 | M26X1.5 | 12 | 18 | 29 | 44 | 24 | 22 | 32 |
| 2C-22-26 | M22X1.5 | M26X1.5 | 15 | 18 | 30 | 45 | 24 | 27 | 32 |
| 2C-18-30 | M18X1.5 | M30X2 | 12 | 22 | 33 | 48 | 27 | 22 | 36 |
| 2C-22-30 | M22X1.5 | M30X2 | 15 | 22 | 34 | 49 | 27 | 27 | 36 |
| 2C-26-30 | M26X1.5 | M30X2 | 18 | 22 | 33.5 | 50 | 27 | 32 | 36 |
| 2C-22-36 | M22X1.5 | M36X2 | 15 | 28 | 36 | 51 | 36 | 27 | 41 |
| 2C-26-36 | M26X1.5 | M36X2 | 18 | 28 | 35.5 | 52 | 36 | 32 | 41 |
| 2C-30-36 | M30X2 | M36X2 | 22 | 28 | 37.5 | 54 | 36 | 36 | 41 |
| 2C-26-45 | M26X1.5 | M45X2 | 18 | 35 | 38.5 | 55 | 41 | 32 | 50 |
| 2C-30-45 | M30X2 | M45X2 | 22 | 35 | 40.5 | 57 | 41 | 36 | 50 |
| 2C-36-45 | M36X2 | M45X2 | 28 | 35 | 40.5 | 57 | 41 | 41 | 50 |
| 2C-26-52 | M26X1.5 | M52X2 | 18 | 42 | 42 | 58 | 50 | 32 | 60 |
| 2C-30-52 | M30X2 | M52X2 | 22 | 42 | 44 | 60 | 50 | 36 | 60 |
| 2C-36-52 | M36X2 | M52X2 | 28 | 42 | 44 | 61 | 50 | 41 | 60 |
| 2C-45-52 | M45X2 | M52X2 | 35 | 42 | 43 | 65 | 50 | 50 | 60 |
2C Métrique Mâle 24°/Métrique Femelle 24° L.T. Introduction en anglais
Le 2C Métrique Mâle 24°/Métrique Femelle 24° L.T. (Left-hand Thread) est un connecteur usiné avec précision conçu pour fournir une connexion sécurisée et sans fuite entre deux systèmes de filetage métrique. Ce composant offre une solution robuste pour les systèmes fluides, garantissant des performances fiables dans une large gamme d'applications industrielles.
L'extrémité mâle métrique du connecteur 2C présente un cône de 24°, qui s'adapte parfaitement à l'extrémité femelle métrique correspondante, également avec un cône de 24°. Cette conception conique crée un joint solide et sécurisé, empêchant les fuites et garantissant des performances optimales.
La configuration du filetage à gauche (L.T.) de l'extrémité femelle ajoute une couche supplémentaire de sécurité et de stabilité à la connexion. Les filetages à gauche sont moins courants, ce qui rend plus difficile l'accès et le démontage non autorisés, améliorant ainsi la sécurité globale du système.
Fabriqué à partir de matériaux de haute qualité, le 2C Métrique Mâle 24°/Métrique Femelle 24° L.T. Le connecteur est conçu pour résister aux rigueurs des environnements à haute pression et à haute température. Il est résistant à la corrosion et durable, garantissant une fiabilité et des performances à long terme.
L'ingénierie de précision de ce connecteur garantit un ajustement fluide et sécurisé, minimisant le risque de fuite et maximisant l'efficacité du système. Sa polyvalence lui permet d'être utilisé dans une variété de systèmes fluides, notamment hydrauliques, pneumatiques et d'autres applications industrielles.
En résumé, le 2C Métrique Mâle 24°/Métrique Femelle 24° L.T. Le connecteur est un composant d'étanchéité robuste et fiable conçu pour les systèmes à filetage métrique. Sa conception conique conçue avec précision, sa configuration de filetage à gauche et ses matériaux de haute qualité en font une solution fiable pour des connexions sécurisées et sans fuite dans divers systèmes de fluides industriels.
