Numéro de pièce : 1QN
Description : 1QN MÉTRIQUE MÂLE 74° CÔNE/NPT MÂLE
Code convertible :
Matériau : acier au carbone 45#.
Traitement de surface : zinc, placage Cr3+, blanc transparent
Heure de résistance à la corrosion : 120 h ou plus
Diplôme : Droit

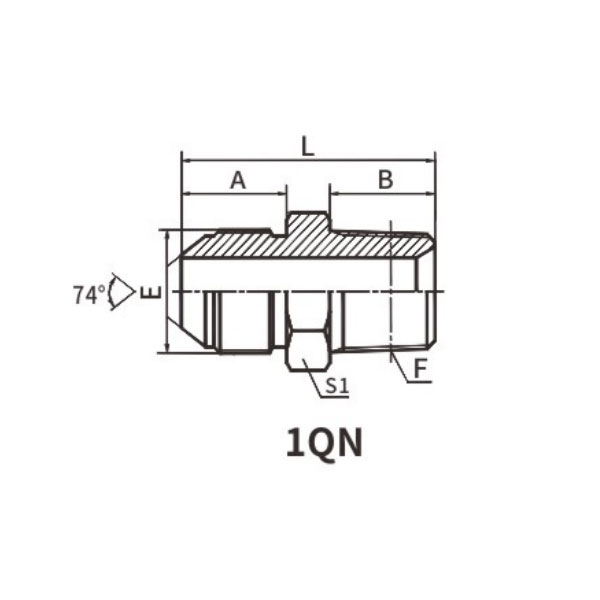

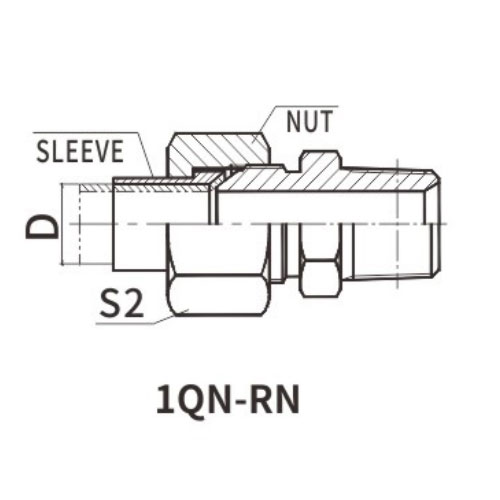

| Numéro de pièce. | FIL | TUBEO.D. | DIMENSIONS | |||||
| E | F | D | A | B | L | S1 | S2 | |
| 1QN-12-02 | M12X1.5 | Z1/8"X27 | 6 | 15.7 | 10.5 | 32 | 14 | 14 |
| 1QN-12-04 | M12X1.5 | Z1/4"X18 | 6 | 15.7 | 15 | 36.5 | 14 | 14 |
| 1QN-14-02 | M14X1.5 | Z1/8"X27 | 8 | 17 | 10.5 | 33 | 17 | 17 |
| 10N-14-04 | M14X1.5 | Z1/4"X18 | 8 | 17 | 15 | 38 | 17 | 17 |
| 1QN-16-04 | M16X1.5 | Z1/4"X18 | 10 | 18 | 15 | 39 | 17 | 19 |
| 1QN-18-04 | M18X1.5 | Z1/4"X18 | 12 | 18 | 15 | 39 | 19 | 22 |
| 1QN-18-06 | M18X1.5 | Z3/8"X18 | 12 | 18 | 16 | 40 | 19 | 22 |
| 1QN-18-08 | M18X1.5 | Z1/2"X14 | 12 | 18 | 19.5 | 45.5 | 22 | 22 |
| 1QN-22-06 | M22X1.5 | Z3/8"X18 | 14 | 19.5 | 16 | 43.5 | 24 | 27 |
| 1QN-22-08 | M22X1.5 | Z1/2"X14 | 14 | 19.5 | 19.5 | 47 | 24 | 27 |
| 1QN-27-06 | M27X1.5 | Z3/8"X18 | 18 | 20 | 16.5 | 46 | 30 | 32 |
| 1QN-27-08 | M27X1.5 | Z1/2"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 1QN-27-12 | M27X1.5 | Z3/4"X14 | 18 | 20 | 19.5 | 49.5 | 30 | 32 |
| 10N-27-16 | M27X1.5 | Z1"X11.5 | 18 | 20 | 25.5 | 56.5 | 36 | 32 |
| 1QN-30-12 | M30X1.5 | Z3/4"X14 | 20 | 23 | 19.5 | 53.5 | 32 | 36 |
| 1QN-33-12 | M33X2 | Z3/4"X14 | 22 | 26 | 19.5 | 56.5 | 36 | 38 |
| 1QN-36-16 | M36X2 | Z1"X11.5 | 25 | 26 | 25.5 | 63 | 41 | 41 |
| 1QN-39-16 | M39X2 | Z1"X11.5 | 28 | 26 | 25.5 | 64.5 | 41 | 46 |
| 1QN-45-16 | M45X2 | Z1"X11.5 | 34 | 28.5 | 25.5 | 67 | 46 | 55 |
| 1QN-45-20 | M45X2 | Z1.1/4"X11.5 | 34 | 28.5 | 26.5 | 68 | 46 | 55 |
| 1QN-45-24 | M45X2 | Z1.1/2"X11.5 | 34 | 28.5 | 27.5 | 71 | 50 | 55 |
| 1QN-52-20 | M52X2 | Z1.1/4"X11.5 | 42 | 30 | 26.5 | 71.5 | 55 | 60 |
1QN Métrique Mâle Cône 74°/NPT Mâle Anglais Introduction
Le connecteur 1QN métrique mâle 74° cône/NPT mâle est un composant de précision conçu pour fournir une connexion sécurisée et fiable entre les systèmes métriques et nationaux (NPT). Ce joint unique offre des performances robustes et sans fuite, ce qui en fait un choix idéal pour divers systèmes de fluides industriels.
L'extrémité mâle métrique du connecteur 1QN présente une conception conique à 74°, qui s'adapte parfaitement au filetage mâle NPT correspondant. Cette configuration conique crée un joint solide et sécurisé, garantissant une connexion serrée et sans fuite.
Le filetage mâle NPT est un système de filetage standard largement utilisé aux États-Unis pour les raccords de tuyauterie et de tubes. Sa compatibilité avec l'extrémité mâle métrique à cône 74° permet une intégration transparente dans les applications de systèmes mixtes, où des composants métriques et NPT sont utilisés.
Fabriqué à partir de matériaux de haute qualité, le connecteur 1QN métrique mâle 74° cône/NPT mâle est conçu pour résister aux rigueurs des environnements à haute pression et à haute température. Il est résistant à la corrosion et durable, garantissant une fiabilité et des performances à long terme.
L'ingénierie de précision de ce connecteur garantit un ajustement fluide et sécurisé, minimisant le risque de fuite et maximisant l'efficacité du système. Sa polyvalence lui permet d'être utilisé dans une large gamme d'applications industrielles, notamment l'hydraulique, la pneumatique et d'autres systèmes fluides.
En résumé, le connecteur 1QN Metric Male 74° Cone/NPT Male est un composant d'étanchéité robuste et fiable conçu pour les applications à systèmes mixtes. Sa conception conique conçue avec précision, sa compatibilité avec les systèmes de filetage métriques et NPT et ses matériaux de haute qualité en font une solution fiable pour des connexions sécurisées et sans fuite dans divers systèmes de fluides industriels.
